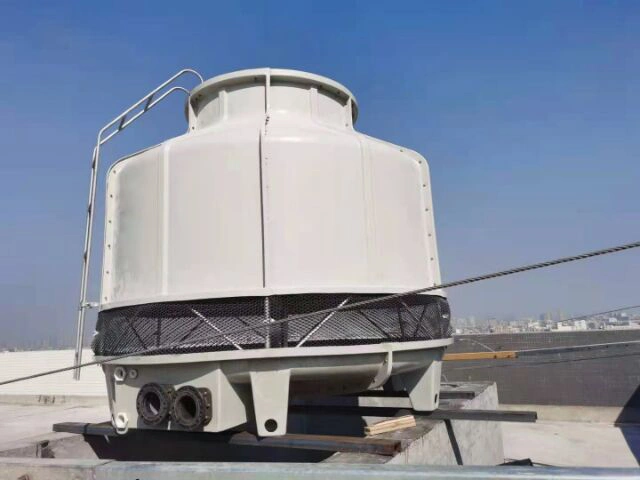

برج التبريد

برج التبريد (لأنظمة التبريد بالماء الصناعية)Cooling Tower

وحدة التخلص من الحرارة لأنظمة تبريد المياه الصناعية

تُعد أبراج التبريد أنظمة فعّالة لتبادل الحرارة، تعمل على خفض درجة حرارة المياه من خلال مبدأ التبريد بالتبخر. فهي تقوم بنقل الحرارة الفائضة من مياه التبريد المتداولة إلى الغلاف الجوي، مما يتيح تفريغ الأحمال الحرارية الناتجة عن العمليات الصناعية بكفاءة عالية.

كما تجدر الإشارة إلى أنه تم تصنيع هيكل البرج من الألياف الزجاجية البوليسترية، ليجمع بين الخفّة، القوة العالية، مقاومة التآكل، وطول العمر الافتراضي. أما أسطوانة المروحة، فقد صُممت بتقنية استعادة الطاقة لتوزيع تدفق الهواء بشكل مثالي وتعزيز كفاءة التشغيل. كما تأتي شفرات المروحة مصممة بشكل جناح هوائي من الألياف الزجاجية بالإيبوكسي، لضمان أقصى تدفق هواء، كفاءة طاقة محسّنة، انخفاض الضوضاء، ومقاومة موثوقة للتآكل، بما يجعل النظام مثالياً للتشغيل الصناعي المستدام والفعّال.

علاوة على ذلك، تضمن هذه الميزات التخلص من الحرارة بكفاءة مستمرة وبأقل التكاليف، مع الحفاظ على تشغيل مستقر وموثوق لمجموعة واسعة من التطبيقات الصناعية.

اطلب عرض سعر
التطبيقات

تُستخدم أبراج التبريد على نطاق واسع في مختلف القطاعات لتحقيق التخلص الفعّال من الحرارة والحفاظ على المياه. وتشمل تطبيقاتها الرئيسية ما يلي:

  • أنظمة التدفئة والتهوية وتكييف الهواء والتبريد (HVAC&R) وحدات تكييف الهواء الكبيرة، محطات التبريد، مستودعات التخزين البارد، أنظمة التجميد، والتركيبات المشتركة للتدفئة والتبريد.
  • الصناعات التحويلية وعملية الإنتاج إنتاج البلاستيك والمطاط، الصناعات الكيميائية والبتروكيميائية، صب المعادن، صناعة الصلب، معالجة الأغذية والأدوية، والعمليات النسيجية.
  • تبريد المعدات الميكانيكية المولدات، توربينات البخار، ضواغط الهواء، الأنظمة الهيدروليكية، والمحركات الصناعية.
  • استخدامات صناعية وتجارية أخرى تطبيقات تبريد إضافية في قطاعات مثل دباغة الجلود، تصنيع الرغوة، إنتاج مقاطع الألومنيوم، وأنظمة تبريد المياه الصناعية المتخصصة.
برج التبريد
المواصفات الفنية
الطرازات طن 8 10 15 20 25 30 40 50 60 80 100 125 150
خواص عامة معدل التدفق م3/ ساعة 6.23 7.8 11.7 15.6 19.5 23.4 31.2 39.2 46.8 62.4 78.1 97.5 117
تدفق الهواء أمتار مكعبة في الدقيقة 70 85 140 160 200 230 280 330 420 450 700 830 950
محرك المروحة كيلو وات 0.18 0.18 0.18 0.37 0.55 0.55 0.75 1.5 1.5 1.5 2.2 2.2 2.2
نظام التشغيل   تشغيل مباشر
مستوى الضوضاء (على بعد 16 متر) ديسيبيل 45.5 62.5 62.5 63 63 63 63 63.5 63.5 64 64.5 655 95
الوزن الصافي كجم 42 50 54 67 98 116 130 200 250 280 450 540 580
الوزن التشغيلي كجم 180 190 290 300 500 530 55d 979 1250 1280 1650 1740 1780
الأنابيب مدخل المياه مم 40 40 50. 50 80 80 80 80 100 100 125 125 150
مخرج المياه مم 40 40 50 50 80 80 80 80 100 100 125 125 150
فائض المياه / التصريف الزائد مم 25 25 25 25 25 25 25 25 25 25 25 25 25
مصرف المياه مم 25 25 25 25 25 25 25 25 25 25 25 29 25
الارتفاع صمام التدفق مم 15 15 15 15 15 15 15 15 20 20 20 20 20
هيكل البرج مم 1650 1650 1750 1770 1870 1870 1980 2020 2150 2260 2400 2400 2550
وحدة البرج / خلية البرج مم 940 1070 859 1140 1385 1130 1255 1255 1290 1455 1595 1780 1720
مدخل الهواء مم 170 170 170 170 245 245 245 245 325 325 325 325 325
حوض المياه مم 420 420 450 450 450 340 340 420 460 460 450 450 450
مدخل الماء مم 270 270 280 175 175 175 175 230 295 295 300 300 300
مخرج الماء مم 180 180 190 190 115 115 115 125 200 200 230 230 230
القاعدة مم 250 250 250 250 300 300 300 300 300 300 300 300 300
القطر المروحة مم 550 600 600 600 770 770 770 930 1170 1170 1450 1450 1450
حوض الماء مم 920 1060 1060 1170 1400 1650 1650 1830 2100 2100 2700 2700 3000
القاعدة مم 554 554 797 797 1016 1016 1170 1170 1600 1600 2495 2495 2495
اللولب مم 9×3 9×3 9×3 9×3 9×3 9×4 9×4 9×4 11×4 11×4 11×6 11×6 11×6
المواد المروحة     البوليستر المقوى بالألياف الزجاجية (FRP) / سبائك الألومنيوم
حاجز المروحة / واقي المروحة   —— فولاذ مجلفن
المحرك   محرك من نوع TEFC، 380 فولت / 50 هرتز، ثلاثي الطور
دعامة المحرك   فولاذ مجلفن
الغلاف / الهيكل الخارجي   البوليستر المقوّى بالألياف الزجاجية (FRP)
حوض الماء
نظام الرش   أنابيب بولي كربونات وبولي فينيل كلوريد (PVC) أنابيب سبائك الألومنيوم / بولي فينيل كلوريد (PVC)
جهاز فصل الرذاذ / مزيل الرذاذ     البوليستر المقوّى بالألياف الزجاجية (FRP)
قضيب الشد     فولاذ مجلفن
دعامة مدخل الهواء   أنابيب بولي كربونات وبولي فينيل كلوريد (PVC) أنابيب سبائك الألومنيوم / بولي فينيل كلوريد (PVC)
دعامة البرج
سلم الوصول     فولاذ مجلفن
أنابيب التوصيل   أنابيب من PVC
الدعامات الحاملة للتعبئة   بولي كربونات بولي كربونات وفولاذ مجلفن
مواد التعبئة / الحشو   فيلم من PVC
ملاحظة:

الظروف المعيارية: درجة حرارة مدخل الماء (T₁) = 37 درجة مئوية، درجة حرارة مخرج الماء (T₂) = 32 درجة مئوية، درجة الحرارة المبللة (درجة الحرارة الرطبة) (WBT) = 27 درجة مئوية، فرق (انخفاض) درجة حرارة الماء (ΔTₛ) = 5 درجات مئوية، الضغط الجوي (P) = 99400 باسكال

الطراز (HTCT-***) طن 175 200 225 250 300 150 400 500 600 700 800 1000
خواص عامة معدل التدفق م3/ ساعة 136.8 156.2 175.5 195.1 234 273.2 312.1 392.4 468 547.2 626.4 781.2
تدفق الهواء أمتار مكعبة في الدقيقة 1150 1250 1500 1750 2000 2200 2400 2600 3750 3750 5000 5400
محرك المروحة كيلو وات 4 4 5.5 5.5 7.5 7.5 11 11 15 18.5 22 22
نظام التشغيل   تشغيل مباشر حزام على شكل Y تروس
مستوى الضوضاء (على بعد 16 متر) ديسبيل 66 66 665 67 67.5 68 68 68.5 68.5 69 70 70.5
الوزن الصافي كجم 760 780 1050 1080 1760 1800 2840 2900 3950 4050 4700 4900
الوزن التشغيلي كجم 1860 1880 2770 2800 3790 3930 5740 5800 9350 9450 11900 12100
الأنابيب مدخل المياه مم 150 150 200 200 200 200 200 250 250 250 300 300
مخرج المياه مم 150 150 200 200 200 200 200 250 250 250 300 300
فائض المياه / التصريف الزائد مم 25 25 80 80 80 80 80 80 100 100 100 100
مصرف المياه مم 25 25 B0 B0 80 80 80 80 100 100 100 100
الارتفاع صمام التدفق مم 20 20 25 25 25 25 40 40 50 50 50 50
هيكل البرج مم 2750 2750 3620 3620 3680 3680 4070 4070 4560 4560 4720 4720
وحدة البرج / خلية البرج مم 1965 1965 2060 2060 2160
620
900		 2160 2180 2180 2430 2630 2630 2630
مدخل الهواء مم 350 350 620 620 620 620 620 760 1020 1020 1020 1020
حوض المياه مم 850 850 900 900 900 900 900 900 1020 1020 1020 1020
مدخل الماء مم 245 245 280 280 280 280 280 280 340 340 340 340
مخرج الماء مم 245 245 280 280 280 280 280 280 340 340 340 340
القاعدة مم 300 300 300 300 300 300 400 400 400 400 400 400
القطر المروحة مم 1750 1750 2135 2135 2440 2440 2745 2745 3400 3400 3700 3700
حوض الماء مم 3300 3300 4100 4100 4640 4640 5500 5500 6600 6600 7600 7600
القاعدة مم 3400 3400 4300 4300 4920 4920 5760 5760 6760 6760 7500 7500
اللولب مم 16×8 16×8 16×12 16×12 16×12 16×12 16×24 16×24 25×32 25×32 25×32 25×32
المواد المروحة   البوليستر المقوى بالألياف الزجاجية (FRP) / سبائك الألومنيوم
حاجز المروحة / واقي المروحة   فولاذ مجلفن
المحرك   محرك من نوع TEFC، 380 فولت / 50 هرتز، ثلاثي الطور
دعامة المحرك   فولاذ مجلفن
الغلاف / الهيكل الخارجي   البوليستر المقوّى بالألياف الزجاجية (FRP)
حوض الماء
نظام الرش   أنابيب سبائك الألومنيوم / بولي فينيل كلوريد (PVC)
جهاز فصل الرذاذ / مزيل الرذاذ   البوليستر المقوّى بالألياف الزجاجية (FRP)
قضيب الشد   فولاذ مجلفن
دعامة مدخل الهواء   شبك PVC / شبك PVC
دعامة البرج   فولاذ مجلفن
سلم الوصول
أنابيب التوصيل   أنابيب من PVC
الدعامات الحاملة للتعبئة   فولاذ مجلفن
مواد التعبئة / الحشو   فيلم من PVC
ملاحظة:

الظروف المعيارية: درجة حرارة مدخل الماء (T₁) = 37 درجة مئوية، درجة حرارة مخرج الماء (T₂) = 32 درجة مئوية، درجة الحرارة المبللة (درجة الحرارة الرطبة) (WBT) = 27 درجة مئوية، فرق (انخفاض) درجة حرارة الماء (ΔTₛ) = 5 درجات مئوية، الضغط الجوي (P) = 99400 باسكال

أخبرنا عن مشروعك

نصمم ونصع ونُصدر وحدات التبريد الصناعية ومعدات تبريد العملياتبشكل مخصص بالكامل لتلائم مواصفاتك واحتياجاتك الفريدة، لنضمن لك أداءً مثالياً وكفاءة لا تُضاهى.

اتصل بنا
تواصل معنا
معدات تبريد صناعية أخرى

في المناخات الباردة، تواصل أبراج التبريد عملها بكفاءة للحفاظ على درجات حرارة المياه ضمن نطاق آمن، حيث تُوجَّه المياه المتداولة مباشرة إلى حوض المياه الباردة لتجنب التجمد عند انخفاض الحمل الحراري. كما يظل تدفق المياه فوق قمة البرج ثابتاً، مما يضمن استمرار العمليات بشكل مستقر وموثوق حتى في درجات الحرارة دون الصفر.

تعتمد أبراج التبريد على عملية التبريد بالتبخير، التي تقلل بشكل كبير من استهلاك المياه والطاقة على حد سواء. ومن خلال تبريد المياه جزئياً عبر التبخر، يتم تقليل الحاجة إلى التبريد الميكانيكي، مما يخفف من استهلاك الطاقة الكلي.
