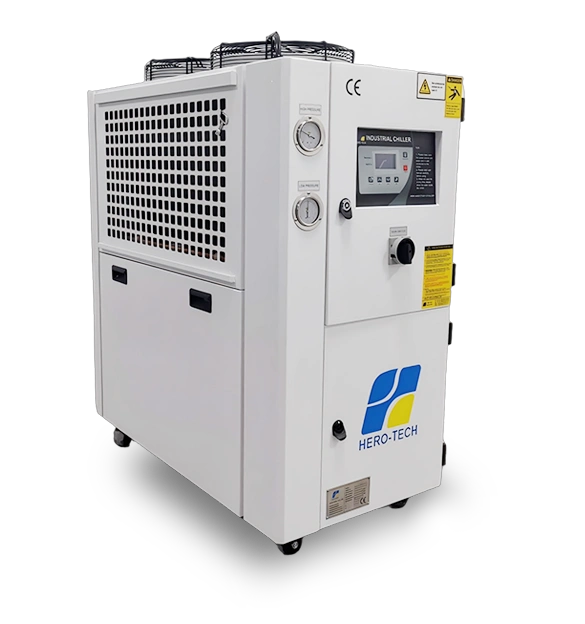

مبرد بالهواء مع ضاغط حلزوني (تشيلر سكرول مبرد بالهواء، شيلرات تبريد سكرول شيلر)Air-Cooled Scroll Chiller
حل تبريد ذكي يجمع بين القوة والكفاءة — مبرد شيلر هوائي مدمج بنظام الضاغط الحلزوني لأداء موثوق وتوفير فعلي في استهلاك الطاقة
- قدرة التبريد:من 0.3 طن حتى 120 طن، لتغطية مختلف الاحتياجات التشغيلية
- وسيط التبريد: R22 / R407C / R410A (للتطبيقات القياسية)
- مصدر الطاقة: 380 فولت – 50 هرتز – ثلاثي الطور (3 فاز)
- ماركات الضواغط: باناسونيك (Panasonic)، دانفوس (Danfoss)، بيتزر (Bitzer)، كوبلاند (Copeland)، إنفوتك (Invotech)
- نطاق درجة حرارة المياه المبردة: من +5 إلى +35 درجة مئوية (قابلة للضبط حسب الطلب)
- دقة التحكم في درجة الحرارة: ±1 إلى 2 درجة مئوية لضمان ثبات الأداء
- درجة حرارة التشغيل المحيطة: من سالب 10درجة مئوية إلى موجب 35 درجة مئوية (تصميم قياسي)
- الحد الأدنى للأبعاد (طول × عرض × ارتفاع): 600 × 400 × 1100 مم
-
نظام تحكم بالحاسوب الدقيق
- واجهة ثنائية اللغة (الصينية–الإنجليزية أو الصينية–الروسية) مع إمكانية التبديل السلس لسهولة الاستخدام.
- ثبات عالي في درجة الحرارة ضمن نطاق ±1 درجة مئوية إلى ±2 مئوية لضمان أداء دقيق ومستقر.
- تشغيل سهل وتجربة استخدام مريحة بفضل شاشة عرض واضحة وبديهية لحالة التشغيل.

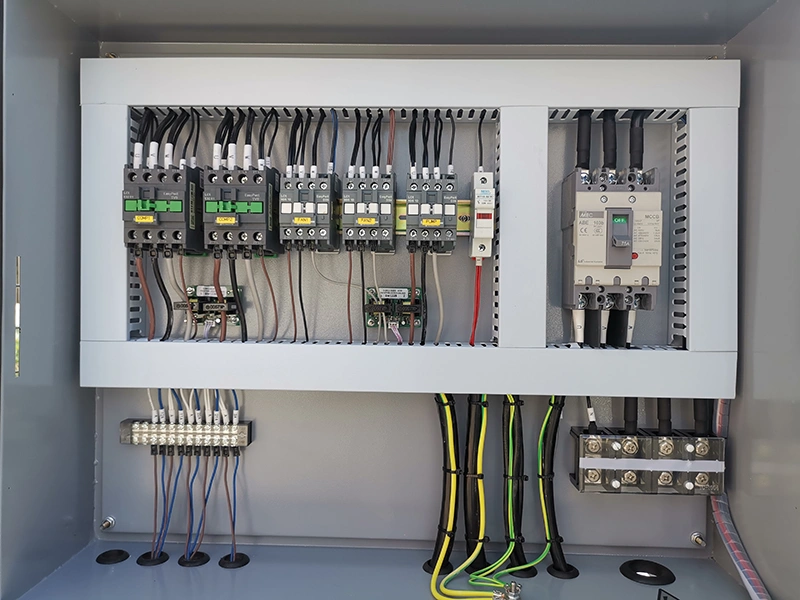

- مكونات كهربائية عالية الجودة من Schneider Electric (الفرنسية) وSiemens (الألمانية)، لضمان اعتمادية فائقة وعمر تشغيلي طويل.
-
نطاق واسع من التطبيقات وسهولة الصيانة
- مكثفات هوائية ذات زعانف عالية الكفاءة تعمل بموثوقية في مختلف البيئات، وتمتاز بسهولة التركيب والتنظيف والصيانة.
- لا حاجة إلى برج تبريد أو مضخة مياه خارجية، حيث يتم تبديد الحرارة بالكامل عبر الهواء المحيط، مما يقلل استهلاك المياه، ويخفض متطلبات الصيانة، ويحقق معامل أداء (COP) مرتفعاً.
-
تصميم موفّر للمساحة وتركيب مرن
- تتميز المبردات الهوائية ذات الضاغط الحلزوني بتصميم مدمج يسمح بتركيبها على الأسطح أو في المساحات الضيقة، مما يساعد على استغلال المساحة بكفاءةوتقليل الحاجة إلى مساحات أرضية إضافية.
- تتوفر بنماذج بهيكل مفتوح أو مغلق لتلبية متطلبات المواقع المختلفة، كما أن بعض الطرازات مزوّدة بعجلاتلتسهيل الحركة وإعادة التموضع بكل مرونة.
- تبريد القوالب في عمليات الحقن والبثق، مما يساهم في تقليل زمن الدورة الإنتاجية والحصول على أسطح منتجات أكثر نعومة وجودة أعلى.
- الحفاظ على درجات حرارة تشغيل مستقرة في آلات القطع بالليزر ومعدات الطلاء الفراغي، بما يحمي المكونات الدقيقة ويضمن أداءً موثوقاً في الأجهزة الإلكترونية وأشباه الموصلات.
- في الصناعات الكيميائية والدوائية، تُستخدم مبردات المياه الهوائية ذات الضاغط الحلزوني للتحكم في درجات حرارة المفاعلات وعمليات التبلور، بما يحافظ على استقرار العمليات ويضمن ثبات جودة المنتج.
- مثالية للحفاظ على درجة حرارة ثابتة لمعدات المختبرات مثل مطيافات الكتلة وأنظمة الرنين المغناطيسي النووي (NMR)، لضمان نتائج اختبار دقيقة وقابلة للتكرار.
- مناسبة لخطوط إنتاج البطاريات وعمليات الصب في صناعات الطاقة الجديدة والسيارات، حيث تسهم في تحسين كفاءة التبريد، وتسريع وتيرة الإنتاج، وتعزيز موثوقية المنتجات.
- دعم أنظمة التبريد في المراكز التجارية والفنادق والمباني الكبيرة، مع إمكانية تشغيل عدة وحدات معًا لزيادة القدرة التبريدية حسب الحاجة.
- تشتيت فعّال للحرارة في مراكز البيانات وورش العمل والمساحات الواسعة الأخرى، للمساعدة في التحكم في استهلاك الطاقة والحفاظ على درجات حرارة مستقرة.
- مضخة مياه عالية الضغط أو مضخة مياه من الفولاذ المقاوم للصدأ لتلبية احتياجات مختلفة للتدفق والاعتمادية.
- وسائط تبريد بديلة مثل R134A، R513A أو غيرها لتوافق متنوع مع متطلبات العملية.
- واجهة اتصال RS-485 لدمج نظام التبريد مع أنظمة التحكم والمراقبة الذكية.
- دائرة مياه مقاومة للتآكل لضمان عمر طويل وأداء مستقر حتى في البيئات القاسية.
- وحدة مبردة مقاومة للانفجار لتطبيقات صناعية خاصة تتطلب أعلى معايير السلامة.
- خيارات درجة الحرارة المحيطة من سالب 40°م إلى سالب 10°م، ومن موجب 45°م إلى موجب 55°م لتغطية نطاقات تشغيل واسعة.
| الطراز (HTI-***) | | | | | | | | | | | | | | | | | | |||
| القدرة التبريديةالمصممة | 7℃ | كيلوكالوري في الساعة | 1075 | 1935 | 4214 | 5848 | 10836 | 12556 | 17595 | 21414 | 26522 | 32216 | 46861 | 54644 | 68215 | 70292 | 93740 | 109220 | 129447 | |
| كيلو وات | 1.25 | 2.25 | 4.9 | 6.8 | 12.6 | 14.6 | 20.46 | 24.9 | 30.84 | 37.46 | 54.49 | 63.5 | 79.3 | 81.735 | 109 | 127 | 150.52 | |||
| 12℃ | كيلوكالوري في الساعة | 1634 | 2838 | 5074 | 6966 | 12642 | 15050 | 21328 | 25370 | 30272 | 38889 | 55788 | 64663 | 81631 | 83682 | 111542 | 129000 | 155109 | ||
| كيلو وات | 1.9 | 3.3 | 5.9 | 8.1 | 14.7 | 17.5 | 24.8 | 29.5 | 35.2 | 45.22 | 64.87 | 75.19 | 94.92 | 97.305 | 129.7 | 150 | 180.36 | |||
| القدرة الكهربائية الداخلة | كيلو وات | 0,895 | 1.4 | 2.24 | 3.15 | 4.82 | 5.56 | 7.37 | 9.66 | 11.4 | 12.68 | 18.46 | 20.72 | 29 | 28.09 | 36.82 | 41.34 | 56.4 | ||
| مصدر الطاقة | 220V 50Hz/60Hz (1 فاز) | 380V~415V 50Hz/60Hz (3 فاز) | ||||||||||||||||||
| المبرد | النوع | |||||||||||||||||||
| التحكم | الأنبوب الشعري | صمام التمدد الحراري | ||||||||||||||||||
| الضاغط | النوع | ضاغط دوار مغلق (هيرمتك) | ضاغط حلزوني مغلق (هيرمتك) | |||||||||||||||||
| القدرة | كيلو وات | 0.45 | 0.89 | 1.73 | 2.69 | 3.91 | 4.65 | 3.16×2 | 3.91×2 | 4.65×2 | 5.14×2 | 7.63×2 | 8.76×2 | 11.9×2 | 7.63×3 | 7.63×4 | 8.76×4 | 11.9×4 | ||
| المكثف | النوع | ملف ألومنيوم عالي الكفاءة مزوّد بزعانف مع مروحة محورية كبيرة الحجم ومنخفضة الضوضاء | ||||||||||||||||||
| حجم الهواء | م3/ ساعة | 2700 | 2700 | 3700 | 5400 | 7400 | 7400 | 9000 | 13000 | 13000 | 15600 | 23200 | 23200 | 30000 | 30000 | 40000 | 50000 | 60000 | ||
| قدرة المروحة | كيلو وات | 0.095 | 0.14 | 0.18 | 0.14×2 | 0.18×2 | 0.18×2 | 0.25×2 | 0.42×2 | 0.42×2 | 0.55×2 | 0.8×2 | 0.8×2 | 0.55×4 | 0.55×4 | 0.55×6 | 0.55×6 | 0.8×6 | ||
| المبخر | النوع | خزان من الفولاذ المقاوم للصدأ مع ملف من الفولاذ المقاوم للصدأ / مبخر على شكل غلاف وأنبوب | ||||||||||||||||||
| حجم المياه المبردة (7°م) | م3/ ساعة | 0.258 | 0.476 | 0.908 | 1.36 | 2.22 | 2.6 | 3.52 | 4.44 | 5.03 | 7.1 | 8.84 | 10.06 | 13.6 | 13.6 | 17.75 | 21.9 | 25.9 | ||
| حجم الخزان | لتر | 10 | 18 | 27 | 50 | 60 | 110 | 120 | 200 | 200 | 270 | 350 | 350 | 420 | 420 | 580 | 580 | 580 | ||
| وصلة الأنابيب | إنش | 1/2 | 1/2 | 1/2 | 1 | 1 | 1 | 1-1/2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | ||
| المضخة | القدرة | كيلو وات | 0.37 | 0.37 | 0.37 | 0.37 | 0.55 | 0.55 | 0.55 | 1 | 1 | 1.3 | 1.6 | 1.6 | 3 | 3 | 3 | 3 | 4 | |
| الرأس | م | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| أنظمة الحماية |
| |||||||||||||||||||
| الأبعاد | الطول | مم | 600 | 600 | 650 | 1030 | 1180 | 1180 | 1430 | 1630 | 1630 | 1910 | 2070 | 2070 | 2050 | 2050 | 2330 | 2450 | 2900 | |
| العرض | مم | 400 | 400 | 520 | 560 | 580 | 580 | 700 | 760 | 760 | 850 | 950 | 950 | 1500 | 1500 | 1700 | 1800 | 1950 | ||
| الارتفاع | مم | 1110 | 1110 | 1120 | 1270 | 1305 | 1305 | 1470 | 1680 | 1680 | 1840 | 1980 | 1980 | 1890 | 1890 | 1965 | 2060 | 2080 | ||
| الوزن الصافي | كجم | 45 | 52 | 85 | 132 | 165 | 183 | 265 | 345 | 382 | 580 | 650 | 810 | 890 | 900 | 1112 | 1320 | 1560 | ||
- درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
- درجة حرارة دخول/خروج الهواء المبرد: 35 درجة مئوية / 43 درجة مئوية
ملاحظة: بالنسبة للوحدات التي تستخدم غاز التبريد R407C، فإن قدرة التبريد تكون أقل بحوالي 5 بالمائةمقارنة بالنماذج التي تعمل بغاز R22.
المبردات الاختيارية: R407C / R410A / R134A
نحتفظ بالحق في تعديل المواصفات الفنية دون إشعار مسبق، بما يضمن مواكبة أحدث المعايير والجودة العالية لمنتجاتنا.
نصمم ونصع ونُصدر وحدات التبريد الصناعية ومعدات تبريد العملياتبشكل مخصص بالكامل لتلائم مواصفاتك واحتياجاتك الفريدة، لنضمن لك أداءً مثالياً وكفاءة لا تُضاهى.
هل من شرح مساعد للاختيار بين المبرد الهوائي والمبرد المائي؟
المبردات الهوائية تتميز بقدرتها على التكيف مع مجموعة واسعة من ظروف التشغيل. فهي أسهل في التركيب، تحتاج إلى صيانة أقل، ويمكن استخدامها في تطبيقات متنوعة. ومع ذلك، فإن تكلفتها المادية عادةً ما تكون أعلى مقارنة بالمبردات المائية لنفس قدرة التبريد.
أما المبردات المائية، فهي الخيار الأمثل عندما يكون هناك توفر ثابت للمياه، وجودة مياه جيدة، ودرجات حرارة محيطة أقل من 45 درجة مئوية. فهي تقدم أداءً تبريدياً أفضل، واستهلاكاً أقل للطاقة، وتشغيلاً أكثر هدوءاً. كما أن تكلفتها الإجمالية قد تكون أقل قليلاً، إلا أن تركيبها أكثر تعقيداً، حيث تتطلب برج تبريد ومضخة مياه، إضافةً إلى أن تنظيف وصيانة المكثف من نوع الأنابيب والغلاف يحتاج إلى فنيين متخصصين ومدربين.
كيف نضمن جودة المبردات الصناعية التي نقدمها؟
نعمل وفق نظام إدارة صارم معتمد من ISO يشرف على كل مرحلة من مراحل الإنتاج. وتخضع جميع المواد الداخلة في التصنيع، وعمليات التصنيع، ومرحلة الاختبارات لفحوصات جودة دقيقة. كما يمكن للعملاء ترتيب فحوصات من طرف ثالث قبل التسليم لضمان عمل المبرد بسلاسة وكفاءة.
كما أن المكونات الرئيسية لمبرداتنا تأتي من علامات تجارية دولية مشهورة لضمان الاعتمادية الطويلة الأمد. ويتولى الفنيون المهرة الحاصلون على شهادات متقدمة في اللحام العمليات الحرجة، مما يضمن أعلى مستويات الأداء. كما تجدر الإشارة إلى أن منتجاتنا حاصلة على شهادة CE ومصدرة إلى أكثر من 100 دولة حول العالم، وقد حصلنا ردود فعل إيجابية قوية من عملائنا حول العالم.
هل أنتم مصنع أم شركة تجارية؟
نحن مصنع مباشرة، ولدينا قاعدتان للإنتاج بالإضافة إلى مصنعين لمعالجة المكونات. كما أن جميع مراحل التصميم والإنتاج والمبيعات تتم داخلياً تحت سقف واحد، ما يضمن أعلى مستويات الجودة والتحكم الكامل في كل خطوة. كما يمكننا تصميم مبردات غير قياسية أو تطوير حلول مخصصة وفقاً لمتطلبات العملاء، مع تقديم خدمات OEM وODM لتلبية كافة الاحتياجات.
كيف تختار المنشآت الصناعية متوسطة وكبيرة الحجم المبرد الصناعي المناسب؟
في المنشآت متوسطة وكبيرة الحجم، يكون الطلب على التبريد أكبر، ويجب أن تعمل معدات التبريد بشكل مستمر دون انقطاع. في هذه الحالات، غالبًا ما تكون المبردات ذات الضواغط الحلزونية (Screw Chillers) الخيار الأمثل. واعتماداً على ظروف الموقع، يمكن التفكير في مبرد لولبي مائي لتحقيق كفاءة طاقة أعلى عند توفر مياه مستقرة، أو مبرد لولبي هوائي لتركيب أسهل واستهلاك أقل للمياه.
ما نوع نظام التبريد المناسب للمواقع ذات المساحة المحدودة؟
في المواقع التي تعاني من محدودية المساحة، تعتبر المبردات اللولبية (Scroll Chillers) خياراً مثالياً، حيث أن تصميمها المدمج يسمح بتركيبها في أماكن صغيرة مع الحفاظ على أداء تبريدي موثوق، مما يجعلها مثالية للمشاريع الصغيرة أو المنشآت ذات المساحات المحدودة.
