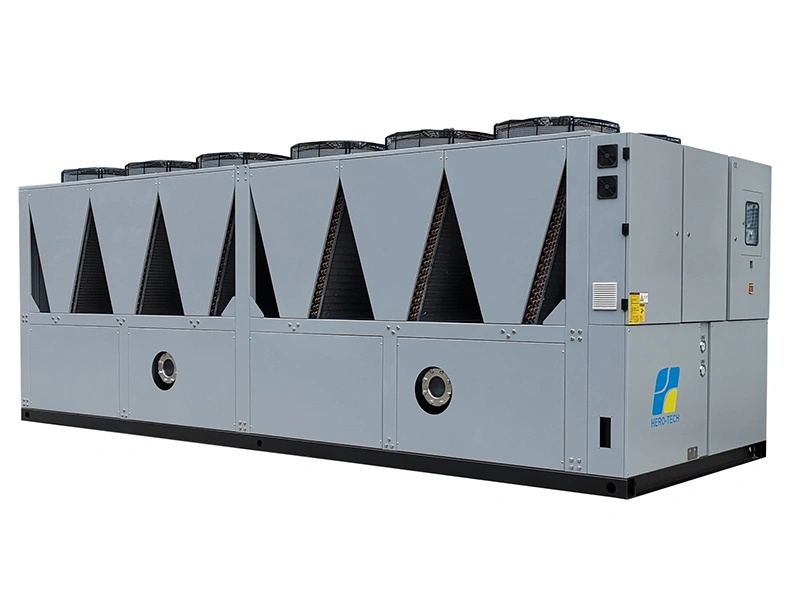

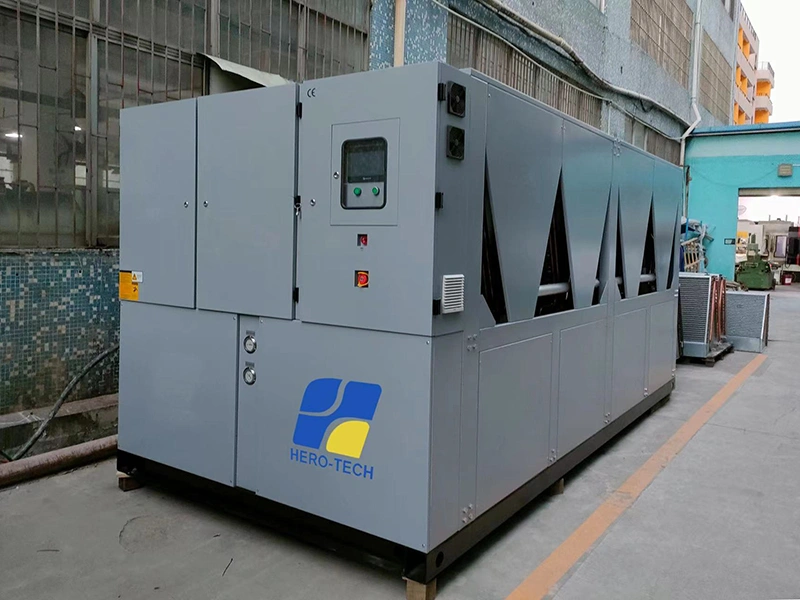

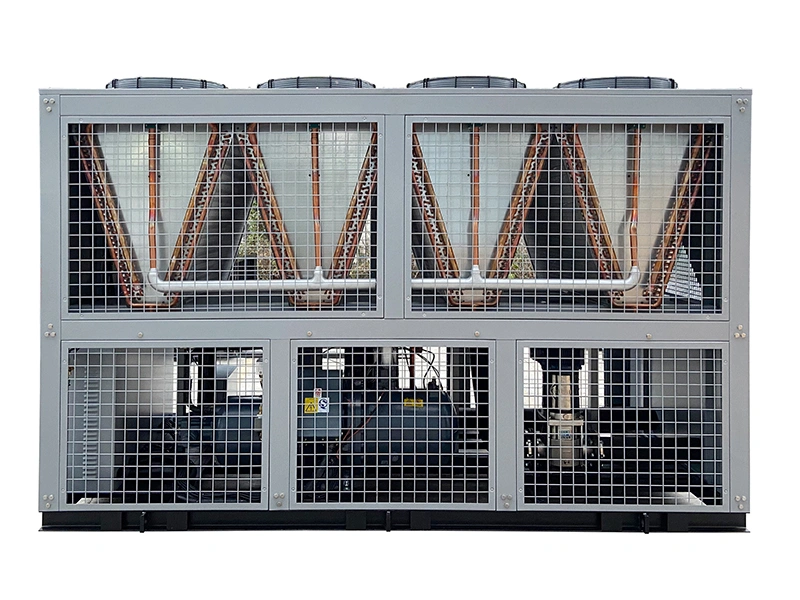

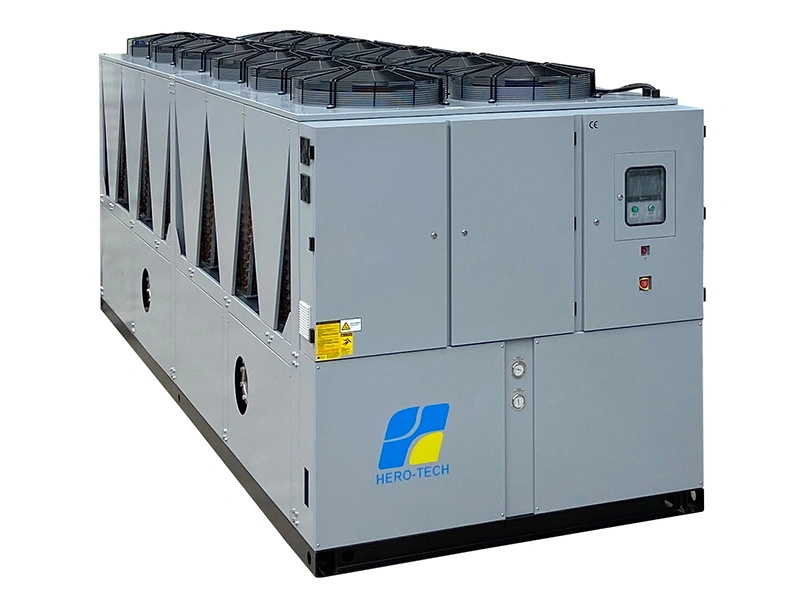

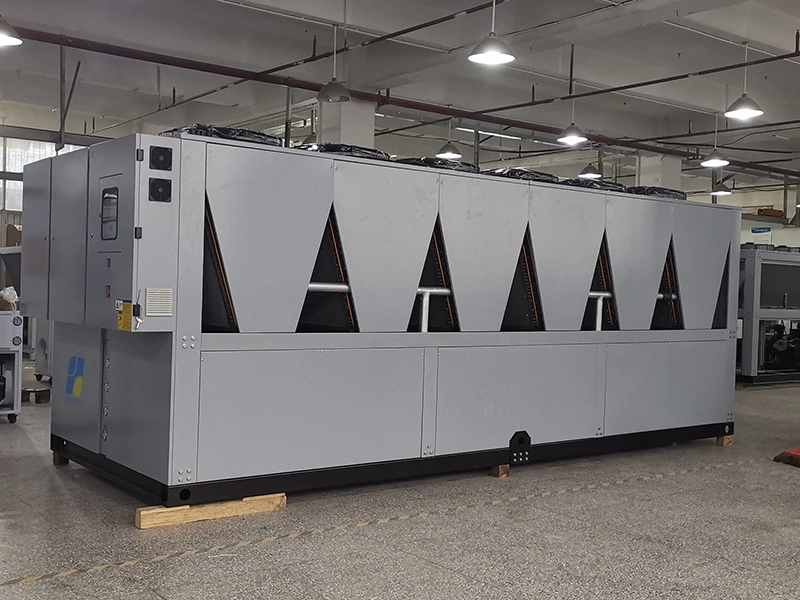

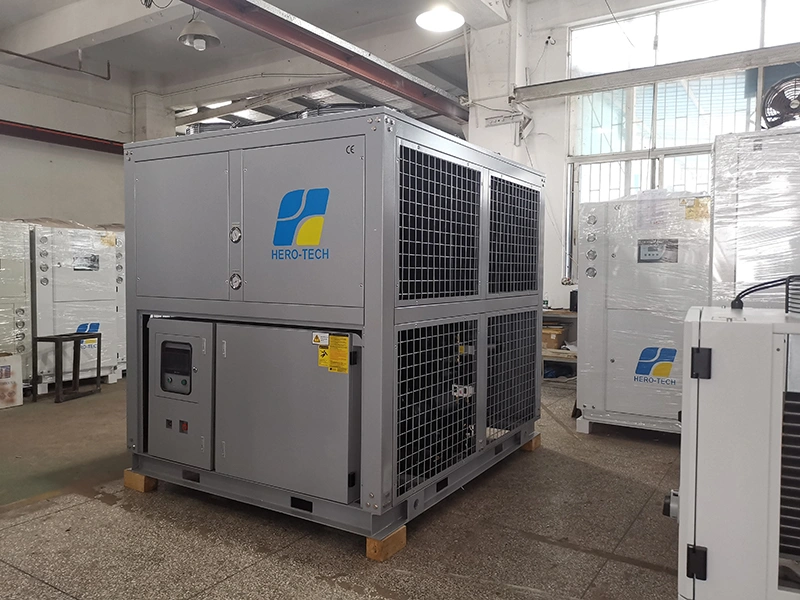

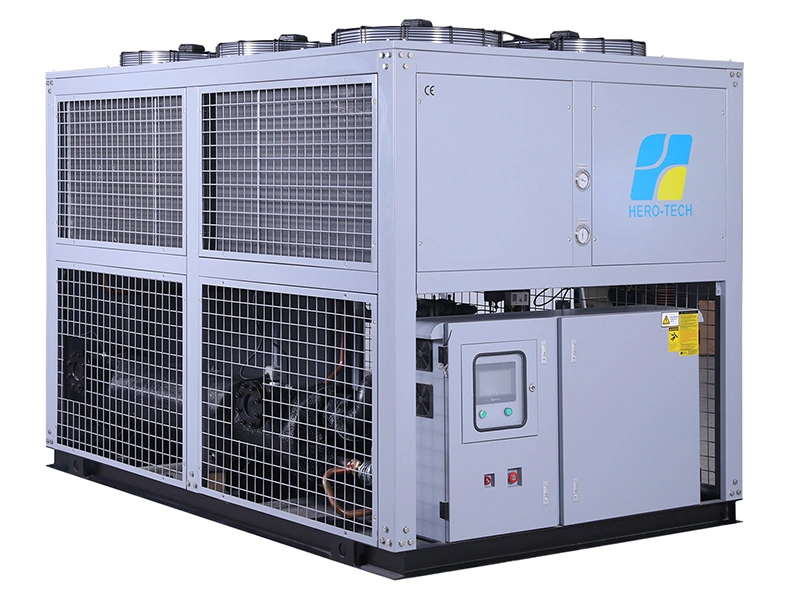

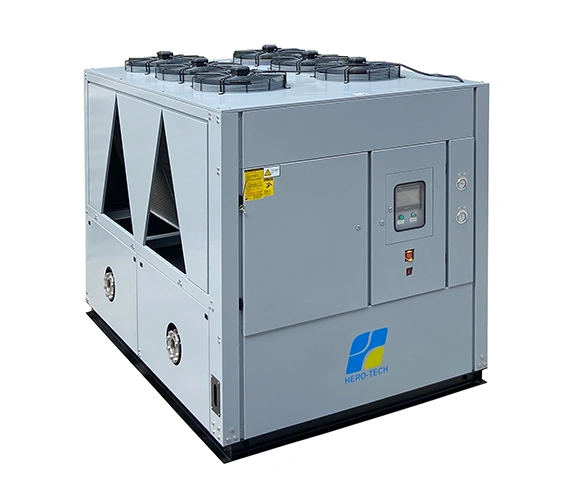

مبرد بالهواء مع ضاغط لولبي (مبرد سكرو شيلر للتبريد بالهواء)Air-Cooled Screw Chiller
مبرد صناعي مزوّد بضاغط لولبي شبه محكم – أداء فائق وكفاءة لا تُضاهى
- قدرة التبريد: من 30 طن إلى 600 طن
- وسيط التبريد:
R22 / R407C - مصدر الطاقة: 380V~415V، 50Hz/60Hz (3 فاز)
- الضاغط: ضاغط لولبي شبه محكم (خيارات الماركة: Bitzer، Hanbell، Refcomp، إلخ)
- نظام التحكم: نظام PLC + شاشة تعمل باللمس
- نطاق حرارة الماء المبرد: +5°C إلى +35°C
- دقة التحكم في الحرارة: ±1°C إلى 2°C
- درجة حرارة البيئة المحيطة: -35°C إلى +40°C
- الحد الأدنى للأبعاد (طول × عرض × ارتفاع): 2530 × 1700 × 1960 مم
- لا حاجة لدائرة تبريد مائية: لا يتطلب برج تبريد أو مضخات أو معدات معالجة مياه، مما يقلل من مساحة التركيب والتكاليف، ويجعله مناسباً للمناطق ذات المياه المحدودة أو منخفضة الجودة. كما أن الهيكل المعياري يمكّنه من التسليم كوحدة متكاملة، حيث يقتصر التركيب في الموقع على توصيل الكهرباء والمياه المبردة فقط، مما يقلل وقت التشغيل الأولي بأكثر من 50 بالمائة.
- تشغيل موثوق في درجات حرارة مختلفة: صُمم المبرد اللولبي المبرد بالهواء للعمل بكفاءة في درجات حرارة محيطية تتراوح بين سالب 10 و35درجة مئوية. وللتطبيقات الخاصة، يمكن تهيئته للعمل في بيئات منخفضة الحرارة حتى سالب 35 درجة مئوية أو في ظروف عالية الحرارة حتى 55 درجة مئوية.

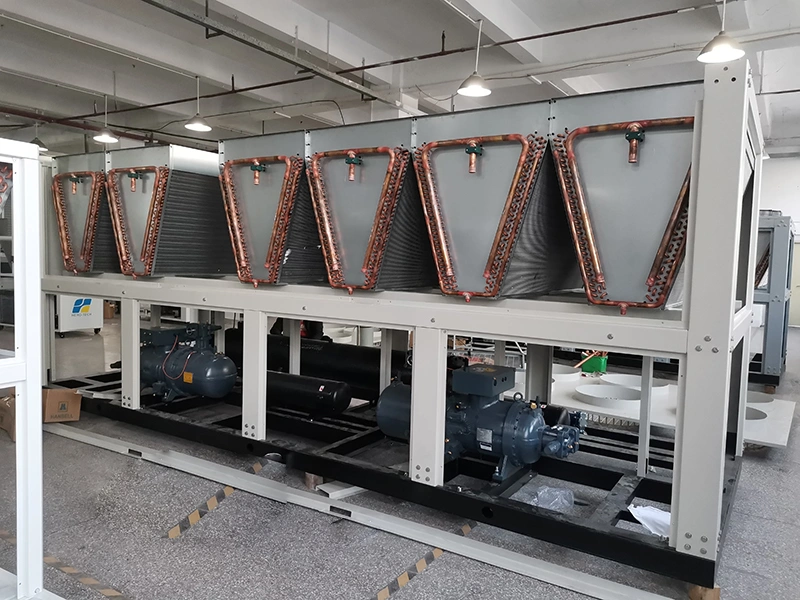

- ضاغط صناعي مزدوج اللولب من الجيل الثالث: مزود بمقطع دوار بنسبة 5:6. يمكن ضبط السعة من 0 بالمائة إلى 100 بالمائة، سواء على مراحل أو بشكل مستمر، مما يقلل استهلاك الطاقة. كما يتيح التحكم الذكي المتعدد للوحدات تدوير التشغيل بين الوحدات وفقاً للطلب على الحمل، مما يطيل عمر الخدمة.
- صيانة منخفضة: عدم وجود نظام تبريد مائي يلغي مشاكل الترسبات أو الطحالب، مما يقلل تكاليف الصيانة السنوية بحوالي 40 بالمائة. كما تم تصميم الضاغط اللولبي ليعمل حتى 100000 ساعة، بينما تزيد محامل المروحة الذاتية التشحيم فترات الصيانة إلى 8000 ساعة.
- دعم لمبردات متعددة وقيود الضوضاء: يدعم المبردات مثل R407C، R134A، وR513A. وتشمل إجراءات تقليل الضوضاء مراوح منخفضة السرعة، وزعانف كاتمة للصوت، وأغطية عازلة.
- في مراكز المدن: خصوصاً حيث تكون مساحة الأسطح محدودة، تُعد المبردات اللولبية المبردة بالهواء مثالية للمكاتب متوسطة الحجم، والفنادق، والمولات التجارية. وفي المستشفيات والمختبرات والمدارس، تتجنب أيضاً مشاكل الضباب والنظافة المرتبطة بأبراج التبريد.
- في قطاع التصنيع: يمكنها الحفاظ على درجات حرارة القوالب في الحقن مستقرة تقريباً (±1°C) أو ضمان عمل مطابع الطباعة بشكل طبيعي دون مشاكل ناتجة عن ارتفاع الحرارة. وغالباً ما يستخدمها مصنعو الأغذية لتبريد غرف التخزين مسبقاً إلى 5–10 درجات مئوية أو للحفاظ على درجات حرارة منخفضة في خطوط إنتاج اللحوم، وكل ذلك دون مخاطر تلوث المياه المرتبطة بالأنظمة التقليدية.
- في مراكز البيانات الصغيرة ومحطات 5G: غالباً ما تختار هذه الأنواع من المبردات اللولبية لأنها سهلة الصيانة ويمكن نشرها بشكل لامركزي. كما أنها تشكل خياراً احتياطياً جيداً للمواقع التي تعتمد على المبردات المائية، حيث يمكنها التدخل إذا تسببت مشاكل إمدادات المياه في ارتفاع حرارة الخوادم.
- في الحدائق الصناعية ومراكز اللوجستيات: تستخدم المبردات اللولبية المبردة بالهواء الموزعة لتلبية احتياجات التبريد المتغيرة. وللفعاليات المؤقتة مثل المعارض أو الأحداث الرياضية، يمكن تركيب هذه الوحدات وإزالتها بسرعة دون الحاجة لإنشاء بنية تحتية موسعة.
- في المناطق ذات ندرة المياه: مثل الشرق الأوسط أو بعض مناطق أفريقيا، يمكن للمبردات اللولبية المبردة بالهواء توفير تبريد مستقر على مدار السنة دون استهلاك موارد المياه الثمينة.
| الطراز (HTS-***) | | | | | | | | | | | | | | | | 200AD | | | | | |||
| القدرة التبريدية المصممة | 7℃ | كيلوكالوري في الساعة | 89870 | 118078 | 126850 | 169764 | 200122 | 215860 | 235554 | 275716 | 336260 | 350192 | 179740 | 236156 | 253700 | 339528 | 400244 | 431720 | 471108 | 551432 | 672520 | 700384 | |
| كيلو وات | 104.5 | 137.3 | 147.5 | 197.4 | 232.7 | 257 | 273.9 | 320.6 | 391 | 407.2 | 209 | 274.6 | 295 | 394.8 | 465.4 | 502 | 547.8 | 641.2 | 782 | 814.4 | |||
| 12℃ | كيلوكالوري في الساعة | 108360 | 142330 | 152822 | 204508 | 241144 | 239720 | 283714 | 332132 | 404200 | 421830 | 216720 | 284660 | 305644 | 409016 | 482288 | 519440 | 567428 | 664264 | 808400 | 843660 | ||
| كيلو وات | 126 | 165.5 | 177.7 | 237.8 | 280.4 | 302 | 329.9 | 386.2 | 470 | 490.5 | 257 | 331 | 355.4 | 475.6 | 560.8 | 604 | 659.8 | 772.4 | 940 | 981 | |||
| القدرة الكهربائية الداخلة | كيلو وات | 38.7 | 47.6 | 53.3 | 69.8 | 78.3 | 83.7 | 90.6 | 109.4 | 129.8 | 133 | 76.6 | 95.2 | 106.6 | 137.6 | 156.6 | 167.4 | 181.2 | 218.8 | 259 | 266 | ||
| مصدر الطاقة | 380~415V 50HZ/60HZ (3 فاز/ ثلاثي الطور) | ||||||||||||||||||||||
| المبرد | النوع | R22/R407C | |||||||||||||||||||||
| كمية مادة التبريد (الفريون) | كجم | 28 | 35 | 42 | 52 | 60 | 65 | 70 | 84 | 98 | 105 | 28×2 | 35×2 | 42x2 | 52×2 | 60x2 | 65×2 | 70×2 | 84×2 | 98×2 | 105x2 | ||
| التحكم | صمام التمدد الحراري | ||||||||||||||||||||||
| الضاغط | النوع | ضاغط حلزوني شبه مغلق | |||||||||||||||||||||
| القدرة | كيلو وات | 35.1 | 44 | 48.5 | 63.4 | 71.9 | 76.5 | 83.4 | 99.8 | 119 | 122.2 | 35.7×2 | 44×2 | 48.5×2 | 63.4×2 | 71.9×2 | 76.5×2 | 83.4×2 | 99.8×2 | 119×2 | 122.2×2 | ||
| طريقة بدء التشغيل | Y-△ | ||||||||||||||||||||||
| التحكم في القدرة التبريدية | % | 0-25-50-75-100 | |||||||||||||||||||||
| المبخر | النوع | مبخر أنبوبي ذو غلاف/ مبادل حراري لوحي من الفولاذ المقاوم للصدأ | |||||||||||||||||||||
| حجم المياه المبردة عند 7 درجات مئوية | م3 / ساعة | 18 | 23.6 | 25.7 | 34.4 | 40.5 | 43.1 | 46.4 | 55 | 67.3 | 69.5 | 35.6 | 46.5 | 50.8 | 68 | 80 | 86.3 | 92.8 | 110.6 | 134.5 | 139 | ||
| فرق ضغط الماء | كيلو باسكال | 32 | 35 | 38 | 42 | 45 | 42 | 43 | 43 | 41 | 41 | 45 | 43 | 43 | 41 | 42 | 45 | 45 | 42 | 46 | 46 | ||
| وصلة الأنبوب | كيلو باسكال | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 | 8 | 8 | ||
| المكثف | النوع | أنبوب نحاسي ذو زعانف عالي الكفاءة مبرد بالهواء | |||||||||||||||||||||
| المروحة | النوع | مروحة محورية عالية التدفق ومنخفضة الضوضاء | |||||||||||||||||||||
| القدرة | كيلو وات | 0.6×6 | 0.6×6 | 0.8×6 | 0.8×8 | 0.8×8 | 0.9×8 | 0.9×8 | 0.9×8 | 0.9×12 | 0.9×12 | 0.8×8 | 0.9×8 | 0.8×12 | 0.9×12 | 0.8×16 | 0.9×16 | 0.9×16 | 0.8×24 | 0.9×24 | 0.9×24 | ||
| حجم الهواء | م3 / ساعة | 53520 | 53520 | 74520 | 99360 | 99360 | 120960 | 120960 | 149040 | 181440 | 181440 | 99360 | 120960 | 149040 | 181440 | 198720 | 241920 | 241920 | 298080 | 362880 | 362880 | ||
| أنظمة الحماية | الحماية الداخلية للضاغط | ||||||||||||||||||||||
| حماية من زيادة التيار الكهربائي | |||||||||||||||||||||||
| حماية الضغط العالي/الضغط المنخفض | |||||||||||||||||||||||
| حماية من ارتفاع درجة الحرارة | |||||||||||||||||||||||
| حماية معدل التدفق | |||||||||||||||||||||||
| حماية ترتيب الأطوار / فقدان طور | |||||||||||||||||||||||
| حماية عند مستوى سائل التبريد المنخفض | |||||||||||||||||||||||
| الحماية من التجمد | |||||||||||||||||||||||
| حماية من ارتفاع حرارة العادم | |||||||||||||||||||||||
| الأبعاد | الطول | مم | 2530 | 2650 | 2950 | 3310 | 4000 | 4300 | 4300 | 5650 | 5980 | 5980 | 4000 | 4300 | 5650 | 5980 | 8000 | 8600 | 8600 | 11300 | 11960 | 11960 | |
| العرض | مم | 1700 | 1800 | 1800 | 1800 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 1800 | 2000 | 2000 | 2000 | 1800 | 2000 | 2000 | 2000 | 2000 | 2000 | ||
| الارتفاع | مم | 1960 | 2060 | 2160 | 2200 | 2050 | 2170 | 2170 | 2070 | 2170 | 2170 | 2050 | 2170 | 2070 | 2170 | 2050 | 2170 | 2170 | 2070 | 2170 | 2170 | ||
| الوزن الصافي | كجم | 1300 | 1600 | 1900 | 2350 | 2550 | 2700 | 2800 | 2950 | 3100 | 3200 | 2500 | 2950 | 3350 | 4100 | 4350 | 4550 | 4750 | 5200 | 5500 | 5700 | ||
| الوزن عند التشغيل | كجم | 1450 | 1750 | 2100 | 2550 | 2800 | 2950 | 3050 | 3250 | 3400 | 3500 | 2800 | 3250 | 3750 | 4500 | 4850 | 5050 | 5250 | 5800 | 6100 | 6300 | ||
البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:
- درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
- درجة حرارة دخول/خروج هواء التبريد: 35 درجة مئوية / 43 درجة مئوية
الطرازات الأكبر من HTS-150AD تعتمد تصميماً معيارياً
ملاحظة: بالنسبة للوحدات التي تستخدم غاز التبريد R407C، فإن قدرة التبريد تكون أقل بحوالي 5 بالمائة مقارنة بالنماذج التي تعمل بغاز R22. المبردات الاختيارية: R407C / R134a
نحتفظ بالحق في تعديل المواصفات الفنية دون إشعار مسبق، بما يضمن مواكبة أحدث المعايير والجودة العالية لمنتجاتنا.
نصمم ونصع ونُصدر وحدات التبريد الصناعية ومعدات تبريد العملياتبشكل مخصص بالكامل لتلائم مواصفاتك واحتياجاتك الفريدة، لنضمن لك أداءً مثالياً وكفاءة لا تُضاهى.
كيف نضمن جودة المبردات الصناعية التي نقدمها؟
نعمل وفق نظام إدارة صارم معتمد من ISO يشرف على كل مرحلة من مراحل الإنتاج. وتخضع جميع المواد الداخلة في التصنيع، وعمليات التصنيع، ومرحلة الاختبارات لفحوصات جودة دقيقة. كما يمكن للعملاء ترتيب فحوصات من طرف ثالث قبل التسليم لضمان عمل المبرد بسلاسة وكفاءة.
كما أن المكونات الرئيسية لمبرداتنا تأتي من علامات تجارية دولية مشهورة لضمان الاعتمادية الطويلة الأمد. ويتولى الفنيون المهرة الحاصلون على شهادات متقدمة في اللحام العمليات الحرجة، مما يضمن أعلى مستويات الأداء. كما تجدر الإشارة إلى أن منتجاتنا حاصلة على شهادة CE ومصدرة إلى أكثر من 100 دولة حول العالم، وقد حصلنا ردود فعل إيجابية قوية من عملائنا حول العالم.
هل أنتم مصنع أم شركة تجارية؟
نحن مصنع مباشرة، ولدينا قاعدتان للإنتاج بالإضافة إلى مصنعين لمعالجة المكونات. كما أن جميع مراحل التصميم والإنتاج والمبيعات تتم داخلياً تحت سقف واحد، ما يضمن أعلى مستويات الجودة والتحكم الكامل في كل خطوة. كما يمكننا تصميم مبردات غير قياسية أو تطوير حلول مخصصة وفقاً لمتطلبات العملاء، مع تقديم خدمات OEM وODM لتلبية كافة الاحتياجات.
كيف تختار المنشآت الصناعية متوسطة وكبيرة الحجم المبرد الصناعي المناسب؟
في المنشآت متوسطة وكبيرة الحجم، يكون الطلب على التبريد أكبر، ويجب أن تعمل معدات التبريد بشكل مستمر دون انقطاع. في هذه الحالات، غالبًا ما تكون المبردات ذات الضواغط الحلزونية (Screw Chillers) الخيار الأمثل. واعتماداً على ظروف الموقع، يمكن التفكير في مبرد لولبي مائي لتحقيق كفاءة طاقة أعلى عند توفر مياه مستقرة، أو مبرد لولبي هوائي لتركيب أسهل واستهلاك أقل للمياه.
ما نوع معدات التبريد الصناعي المناسبة لتصنيع البلاستيك؟
في صناعة البلاستيك، يُعد التحكم الدقيق في درجة الحرارة وكفاءة تبادل الحرارة العالية أمرًا بالغ الأهمية لضمان جودة المنتج. وتعتبر المبردات اللولبية ذات الغشاء الساقط خياراً ممتازاً، حيث توفر دقة تحكم في درجة الحرارة تصل إلى ±0.3 درجة مئوية. وهذه الدقة تضمن الحفاظ على جودة التشكيل في البلاستيك البصري عالي الجودة، مع تقديم أداء تبريد متميز ومستقر.
