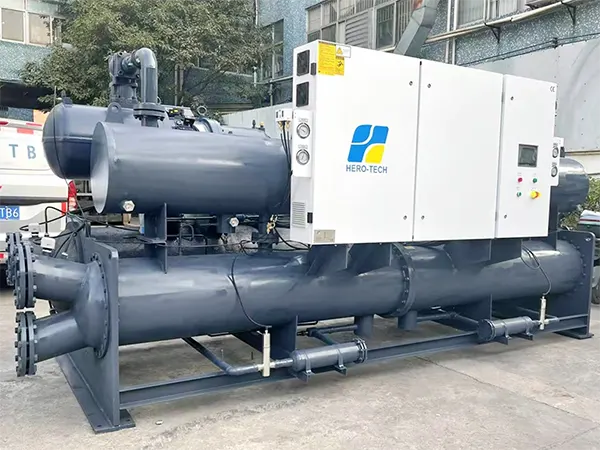

مبرد بضاغط حلزوني مع مبخر مغمور (شيلر تبريد مع كمبروسر حلزوني)Flooded Screw Chiller
مبرد صناعي بمبخر مغمور وضاغط لولبي مغمور شبه محكم
- المبرد:
R22 / R134a - مصدر الطاقة: 380 فولت، 50 هرتز (ثلاثي الطور/ 3 فاز)
- التبريد في عمليات التصنيع يُستخدم على نطاق واسع في الصناعات الكيميائية والدوائية لتبريد المفاعلات والتحكم الدقيق في درجات الحرارة داخل خطوط الإنتاج، مثل عمليات بلمرة الـPVC وتخليق الأدوية. وفي قطاع الصناعات الغذائية، يوفّر تبريداً مستقراً لعمليات بسترة منتجات الألبان، وخزانات تخمير المشروبات، وغرف التخزين المبردة بدرجات حرارة تتراوح بين 5 درجات مئوية (تحت الصفر) و 5 درجات مئوية فوق الصفر. أما في صناعة السيارات، فيدعم التحكم المناخي في ورش الطلاء ويؤمّن تبريداً موثوقًا لمعدات اللحام عالية الأحمال.
- في المباني التجارية الكبرى يُعتبر الحل الأمثل للمراكز التجارية الكبرى، والفنادق الفاخرة، والمستشفيات الرئيسية التي تتطلب تبريداً ثابتاً على مدار الساعة عبر أنظمة التكييف المركزي. وفي مراكز البيانات، يضمن تحكماً دقيقاً في درجات الحرارة بدقة تصل إلى ±0.5°C، ما يمنع ارتفاع حرارة الخوادم ويحدّ من مخاطر التوقف المفاجئ عن العمل.
- في أنظمة التبريد المركزي وتخزين الثلج يُعد مثالي لمشاريع التبريد المركزي في المناطق التجارية المركزية (CBD)، والمطارات، والمشاريع الحضرية الكبرى، حيث تجتمع الكفاءة العالية مع القدرة على تلبية أحمال التشغيل الأساسية. كما يتكامل بسلاسة مع أنظمة تخزين الثلج، حيث يتم إنتاج الثلج ليلاً واستخدامه نهاراً، مما يحقق تحسيناً ملحوظاً في استهلاك الطاقة وتخفيض تكاليف التشغيل.
- في الطاقة الجديدة والتطبيقات المتخصصة يُستخدم في صناعة بطاريات الليثيوم لتبريد آلات طلاء الأقطاب والتحكم الحراري في ورش التجفيف، مع إمكانية توفير تصاميم مقاومة للانفجار عند الحاجة. وفي محطات الطاقة النووية، يوفّر تبريداً موثوقاً للمعدات المساندة والمناطق غير الإشعاعية داخل نطاق المحطة النووية، وفق أعلى معايير السلامة.
- في المرافق العامة والمنشآت الكبرى يدعم أنظمة التكييف واسعة النطاق في محطات المترو والقطارات عالية السرعة، مع قدرة عالية على التعامل مع الأحمال المفاجئة. وفي الملاعب ومراكز المعارض، يوفّر تبريداً سريع الاستجابة أثناء الفعاليات الكبرى، مقدّماً حلاً موفراً للطاقة لأنظمة التكييف التجاري واسع النطاق.
| الطراز | HTSF- | ||||||||||||
| | | | | | | | | | | | | ||
| القدرة التبريدية المصممة | كيلو وات | 289 | 367 | 497 | 698 | 808 | 945 | 1144 | 1407 | 1978 | 2010 | 2416 | 3956 |
| كيلو كالوري/ساعة (×104) | 25 | 31 | 43 | 60 | 70 | 81 | 98 | 121 | 170 | 173 | 216 | 340 | |
| معامل الأداء (COP) | 5.9 | 6.1 | 6 | 6 | 6.2 | 6.3 | 6.2 | 6.2 | 6 | 6 | 6 | 6 | |
| المبرد | R22/R134A | ||||||||||||
| مصدر الطاقة | 380V 50Hz (ثلاثي الطور، 3 فاز) | ||||||||||||
الضاغط (كمبروسر) | النوع | ضاغط لولبي مزدوج شبه محكم | |||||||||||
| الكمية | مجموعة واحدة | مجموعتان | |||||||||||
| طريقة بدء التشغيل | Y-△ | ||||||||||||
| ضبط القدرة التبريدية | التحكم في السعة بثلاث مراحل، أربع مراحل، أو تحكم سلس (تدريجي بدون خطوات) | ||||||||||||
| القدرة الكهربائية الداخلة (كيلوواط) | 49 | 60 | 83 | 116 | 131 | 150 | 184 | 228 | 329 | 335 | 402 | 652 | |
| تيار التشغيل (أمبير) | 83 | 101 | 140 | 195 | 220 | 252 | 310 | 383 | 552 | 562 | 675 | 1095 | |
| المبخر | النوع | مبخر مغمور ذو أنبوب وغلاف عالي الكفاءة | |||||||||||
| معدل التدفق (م³/ساعة) | 50 | 63 | 85 | 120 | 139 | 163 | 197 | 242 | 340 | 345 | 432 | 680 | |
| توصيلة الأنبوب (مم) | DN100 | DN100 | DN100 | DN125 | DN150 | DN150 | DN150 | DN200 | DN200 | DN250 | DN250 | DN300 | |
| فرق ضغط الماء (كيلو باسكال) | 50 | 50 | 50 | 50 | 50 | 50 | 55 | 55 | 55 | 58 | 58 | 60 | |
المكثف | النوع | غلاف وأنبوب | |||||||||||
| معدل التدفق (م³/ساعة) | 58 | 73 | 98 | 133 | 162 | 188 | 228 | 281 | 396 | 375 | 499 | 792 | |
| توصيلة الأنبوب (مم) | DN100 | DN100 | DN125 | DN150 | DN150 | DN150 | DN150 | DN150 | DN200 | DN250 | DN250 | DN300 | |
| فرق ضغط الماء (كيلو باسكال) | 46 | 46 | 47 | 47 | 48 | 48 | 50 | 50 | 53 | 53 | 56 | 58 | |
الأبعاد | الطول (مم) | 3100 | 3100 | 3200 | 3650 | 3700 | 3700 | 3700 | 3750 | 3800 | 4850 | 5400 | 5990 |
| العرض (مم) | 1200 | 1200 | 1260 | 1360 | 1550 | 1650 | 1700 | 1700 | 2200 | 2100 | 2050 | 2350 | |
| الارتفاع (مم) | 1700 | 1700 | 1850 | 1990 | 2200 | 2250 | 2300 | 2500 | 2850 | 2300 | 2500 | 3050 | |
| الوزن الصافي (كجم) | 2500 | 2500 | 3100 | 3500 | 3600 | 4000 | 4350 | 5800 | 7200 | 8380 | 11500 | 13550 | |
- معايير التشغيل: درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية، درجة حرارة دخول/خروج مياه التبريد: 30 درجة مئوية / 35 درجة مئوية
- المبخر: مبخر مغمور أنبوبي ذوغلاف عالي الكفاءة يوفر أقصى أداء تبريدي واستقرار حراري ممتاز.، والمكثف: مكثف أنبوبي ذو غلاف عالي الكفاءة لضمان تبادل حراري فعال وكفاءة تشغيلية مثلى، الضغط المصمم على جانب الماء: 1.0 ميجا باسكال
- تنويه مهم: نظراً للتحسينات والتحديثات التكنولوجية المستمرة، قد تتغير الأبعاد الخارجية ووزن الوحدة، لذلك تُقدّم القيم أعلاه كمرجع إرشادي فقط.
- توصيات التدفق لتحقيق الأداء الأمثل: يُنصح بأن يكون معدل تدفق مضخة مياه المبخر 1.2 ضعف معدل التدفق الاسمي للمبخر، ويُنصح أيضاً بأن يكون معدل تدفق مضخة مياه المكثف 1.35 ضعف معدل التدفق الاسمي للمكثف، لضمان الأداء المستقر خلال الظروف الانتقالية والحمل الفعلي.
نصمم ونصع ونُصدر وحدات التبريد الصناعية ومعدات تبريد العملياتبشكل مخصص بالكامل لتلائم مواصفاتك واحتياجاتك الفريدة، لنضمن لك أداءً مثالياً وكفاءة لا تُضاهى.
ما نوع نظام التبريد المناسب للمواقع ذات المساحة المحدودة؟
في المواقع التي تعاني من محدودية المساحة، تعتبر المبردات اللولبية (Scroll Chillers) خياراً مثالياً، حيث أن تصميمها المدمج يسمح بتركيبها في أماكن صغيرة مع الحفاظ على أداء تبريدي موثوق، مما يجعلها مثالية للمشاريع الصغيرة أو المنشآت ذات المساحات المحدودة.
ما نوع نظام التبريد المناسب لمصانع الإلكترونيات؟
تتطلب مصانع الإلكترونيات كفاءة عالية في تبادل الحرارة وتشغيلاً مستمراً وثابتاً للحفاظ على جودة المنتجات. وفي هذه التطبيقات، تعد المبردات اللولبية المغمورة أو ذات الغشاء الساقط (Flooded/Falling-Film Screw Chillers) الخيار الأمثل، حيث توفر تحكماً دقيقاً في درجة الحرارة وأداء تبريد فعال حتى في ظروف الإنتاج الصعبة.
ما نوع المبرد الأفضل في المناطق محدودة المياه؟
في المناطق التي تكون فيها إمدادات المياه محدودة أو صعبة الوصول، تعتبر المبردات الهوائية الخيار الأفضل. فهي لا تحتاج إلى برج تبريد خارجي، مما يجعل التركيب أكثر مرونة والصيانة أسهل، مع الحفاظ على أداء تبريد موثوق.
ما نوع المبرد الأنسب لمراكز البيانات؟
تتطلب مراكز البيانات معدات تبريد تعمل طوال العام، وتوفر تحكماً دقيقاً في درجات الحرارة مع تحقيق أقصى كفاءة في استهلاك الطاقة. في هذه الحالة، تعد مبردات الطرد المركزي بتردد متغير ومبردات الطرد المركزي ذات المحامل المغناطيسيةالخيار الأمثل، حيث تحافظ على استقرار درجة حرارة الغرف بدقة ±0.5 درجة مئوية وتقدم أداءً فائقاً في توفير الطاقة.
ما نوع المبرد الأفضل للمصانع في المناطق الباردة؟
بالنسبة للمرافق الواقعة في المناطق الباردة والتي تحتاج إلى التبريد طوال العام، تعد المبردات اللولبية ذات التبريد الحر خياراً مثالياً، حيث تستفيد هذه الأنظمة من البرودة الطبيعية المحيطة لتخفيض درجة حرارة المياه المبردة، مما يقلل بشكل كبير من استهلاك الطاقة ويحقق كفاءة تشغيلية عالية.
