المواصفات الفنية

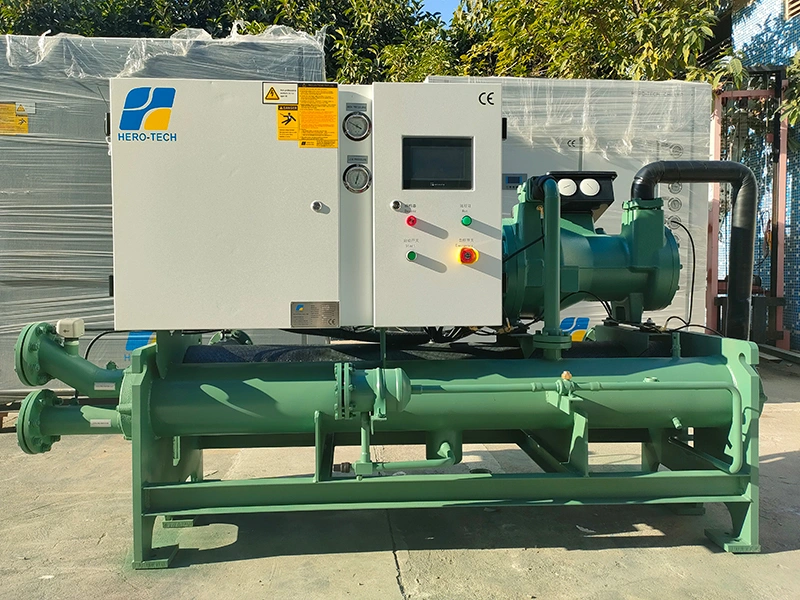

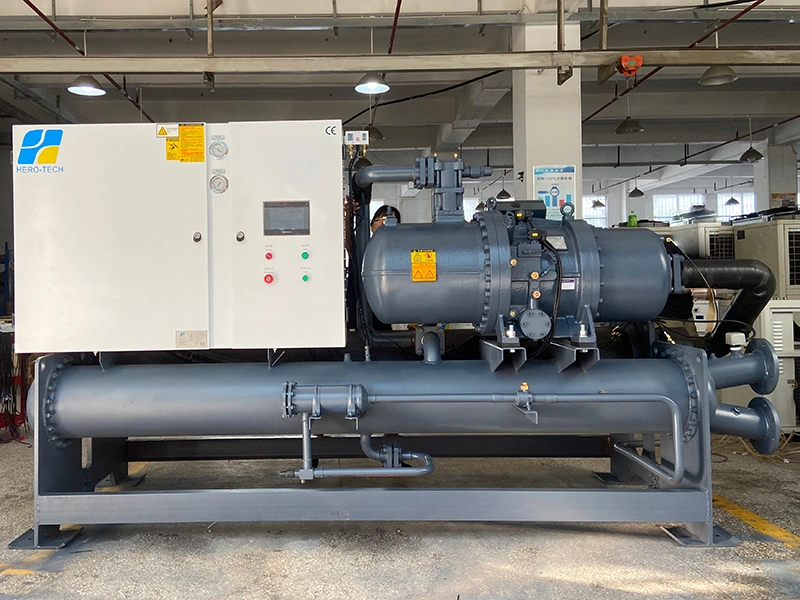

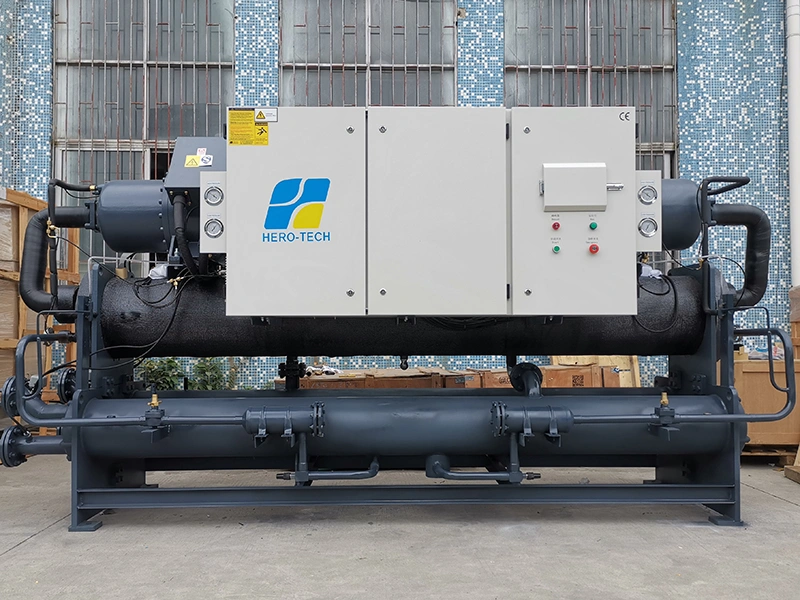

مبرد سكرو شيلر للتبريد بالماء (مع ضاغط حلزوني واحد)
| الطراز (HTS-***) | 40W | 50W | 60W | 80W | 90W | 120W | 135W | 170W | 200W | 240W | 280W | 300W |
| القدرة التبريدية المصممة | 7℃ | كيلوكالوري في الساعة | 102770 | 134848 | 144910 | 193844 | 228416 | 268664 | 314674 | 399384 | 496736 | 578436 | 677680 | 764540 |
| | | كيلو وات | 119.5 | 156.8 | 168.5 | 225.4 | 265.6 | 312.4 | 365.9 | 464.4 | 577.6 | 672.6 | 788 | 889 |
| | 12℃ | كيلوكالوري في الساعة | 122980 | 161422 | 173376 | 231942 | 273308 | 321554 | 376594 | 477988 | 594518 | 692386 | 811066 | 915126 |
| | | كيلو وات | 143 | 187.7 | 201.6 | 269.7 | 317.8 | 373.9 | 437.9 | 555.8 | 691.3 | 805.1 | 943.1 | 1064.1 |
| القدرة الكهربائية الداخلة | كيلو وات | 30.3 | 38 | 41.9 | 54,8 | 62.1 | 72.1 | 86.2 | 105.6 | 133 | 151.6 | 178.6 | 206.8 |
| مصدر الطاقة | | 380V~415V 50Hz/60Hz (3 فاز/ ثلاثي الطور) |
| المبرد | النوع | | R22 / R407C |
| | كمية مادة التبريد (الفريون) | كجم | 22 | 27 | 33 | 42 | 48 | 55 | 68 | 88 | 110 | 121 | 143 | 165 |
| | التحكم | | صمام التمدد الحراري |
| الضاغط | النوع | | ضاغط حلزوني شبه مغلق |
| | القدرة | كيلو وات | 30.3 | 38 | 41.9 | 54.8 | 62.1 | 72.1 | 86.2 | 105.6 | 133 | 151.6 | 178.6 | 206.8 |
| | طريقة بدء التشغيل | | Y-△ |
| | التحكم في القدرة التبريدية | % | 0-25-50-75-100 |
| المبخر | النوع | | مبخر أنبوبي ذو غلاف/ مبادل حراري لوحي من الفولاذ المقاوم للصدأ |
| | حجم المياه المبردة عند 7 درجات مئوية | م3 / ساعة | 20.5 | 26.1 | 29.5 | 39.5 | 45.6 | 49.7 | 62.4 | 81 | 98 | 115 | 135.7 | 153 |
| | فرق ضغط الماء | كيلو باسكال | 32 | 35 | 38 | 42 | 42 | 45 | 40 | 43 | 45 | 45 | 43 | 47 |
| | وصلة الأنبوب | إنش | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 8 |
| المكثف | النوع | | المكثف الأنبوبي ذو الغلاف |
| | حجم مياه التبريد | م3 / ساعة | 25 | 32.3 | 36.6 | 49.2 | 56 | 61.7 | 77 | 101 | 125 | 125 | 170 | 191 |
| | فرق ضغط الماء | كيلو باسكال | 42 | 42 | 43 | 43 | 43 | 45 | 48 | 46 | 48 | 48 | 45 | 47 |
| | | | | | | | | | | | | | | |
| | وصلة الأنبوب | إنش | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 6 | 6 | 6 | 6 | 8 |
| أنظمة الحماية |
- الحماية الداخلية للضاغط
- حماية من زيادة التيار الكهربائي
- حماية الضغط العالي/الضغط المنخفض
- حماية من ارتفاع درجة الحرارة
- حماية معدل التدفق
- حماية ترتيب الأطوار / فقدان طور
- حماية عند مستوى سائل التبريد المنخفض
- الحماية من التجمد
- حماية من ارتفاع حرارة العادم
|
| الأبعاد | الطول | مم | 3240 | 2550 | 2550 | 3040 | 3030 | 3045 | 3550 | 3550 | 3605 | 3900 | 4300 | 4500 |
| | العرض | مم | 850 | 920 | 1070 | 980 | 1050 | 1060 | 1110 | 1185 | 1300 | 1380 | 1480 | 1480 |
| | الارتفاع | مم | 1340 | 1480 | 1390 | 1800 | 1765 | 1765 | 1765 | 1820 | 1955 | 1750 | 1780 | 1780 |
| الوزن الصافي | كجم | 900 | 1050 | 1200 | 1800 | 1900 | 2050 | 2500 | 2650 | 3150 | 3350 | 3850 | 4160 |
| الوزن عند التشغيل | كجم | 1050 | 1200 | 1350 | 1980 | 2150 | 2250 | 2700 | 2900 | 3400 | 3650 | 4150 | 4460 |
البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:
- درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
- درجة حرارة دخول/خروج الماء المبرد: 35 درجة مئوية / 35 درجة مئوية
ملاحظة: بالنسبة للوحدات التي تستخدم غاز التبريد R407C، فإن قدرة التبريد تكون أقل بحوالي 5 بالمائة مقارنة بالنماذج التي تعمل بغاز R22.
نحتفظ بالحق في تعديل المواصفات الفنية دون إشعار مسبق، بما يضمن مواكبة أحدث المعايير والجودة العالية لمنتجاتنا.

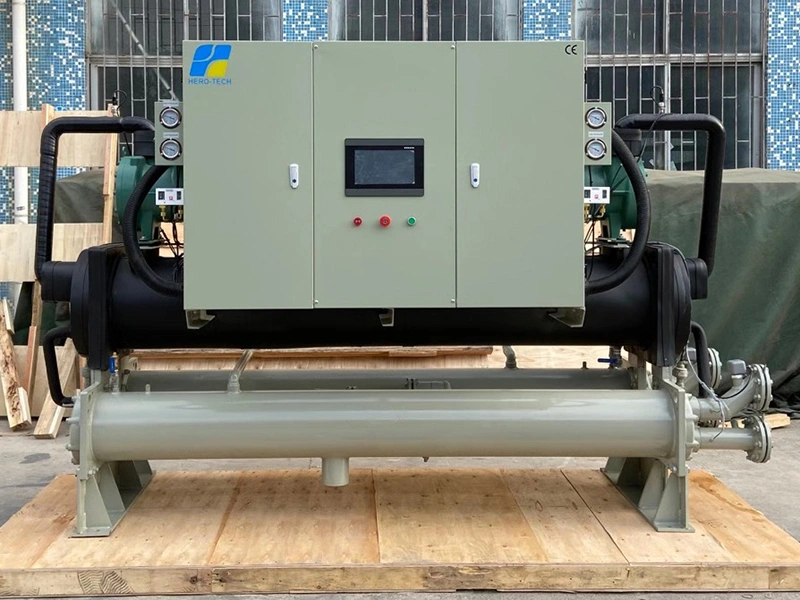

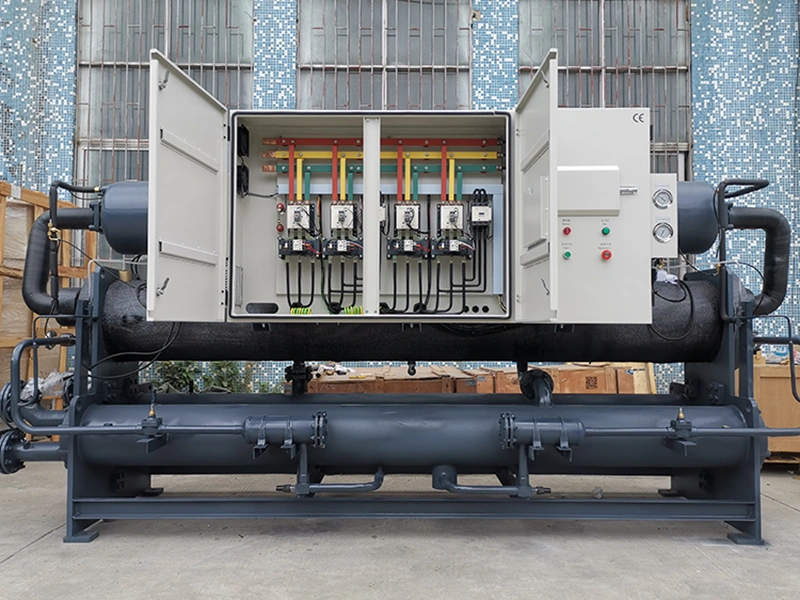

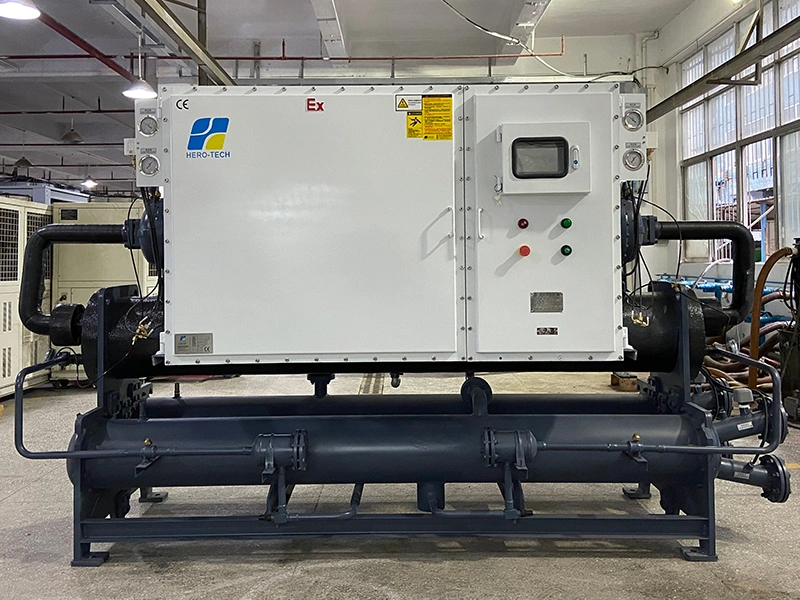

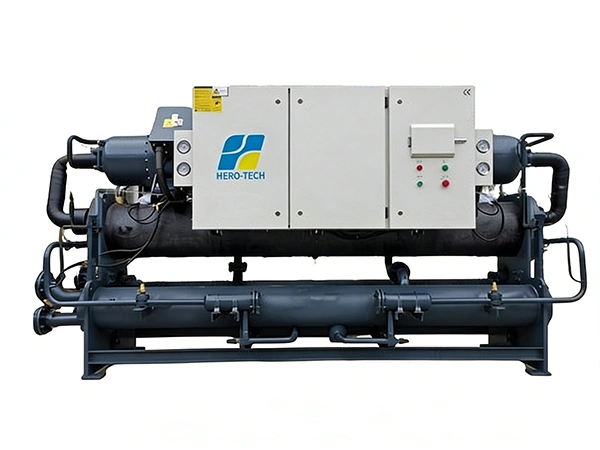

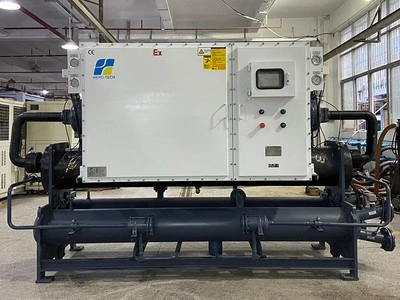

مبرد سكرو شيلر للتبريد بالماء (مع ضاغطان)
| الطراز (HTS-***) | 100WD | 120WD | 160WD | 180WD | 240WD | 270WD | 300WD | 340WD | 400WD | 480WD | 520WD | 560WD | 600WD |
| القدرة التبريدية المصممة | 7℃ | كيلوكالوري في الساعة | 269696 | 289820 | 387688 | 482632 | 537328 | 629348 | 764196 | 798968 | 993472 | 1156872 | 1245280 | 1355360 | 1529080 |
| | | كيلو وات | 313.6 | 337 | 450.8 | 561.2 | 624.8 | 731.8 | 888.6 | 928.8 | 1155.2 | 1345.2 | 1448 | 1576 | 1778 |
| | 12℃ | كيلوكالوري في الساعة | 322844 | 346752 | 463884 | 577576 | 643108 | 753188 | 914696 | 955976 | 1189036 | 1384772 | 1490380 | 1622132 | 1830252 |
| | | كيلو وات | 375.4 | 403.2 | 539.4 | 671.6 | 747.8 | 875.8 | 1063.6 | 1111.6 | 1382.6 | 1610.2 | 1733 | 1886.2 | 2128.2 |
| القدرة الكهربائية الداخلة | كيلو وات | 76 | 83.8 | 109.6 | 132.2 | 144.2 | 172.4 | 206.4 | 211.2 | 266 | 303.2 | 327 | 357.2 | 403.6 |
| مصدر الطاقة | | 3Ph 380V-415V 50Hz/60Hz |
| المبرد | النوع | | R22 / R407C |
| | كمية مادة التبريد (الفريون) | كجم | 27×2 | 33×2 | 42×2 | 48×2 | 55×2 | 68×2 | 77×2 | 88×2 | 110x2 | 121×2 | 132x2 | 143×2 | 165×2 |
| | التحكم | | صمام التمدد الحراري |
| الضاغط | النوع | | ضاغط حلزوني شبه مغلق |
| | القدرة | كيلو وات | 38×2 | 41.9×2 | 54.8×2 | 66.1×2 | 72.1×2 | 86.2×2 | 103.2×2 | 105.6×2 | 133x2 | 151.6×2 | 163.5×2 | 178.6×2 | 201.8x2 |
| | طريقة بدء التشغيل | | Y-△ |
| | التحكم في القدرة التبريدية | % | 0-25-50-75-100 |
| المبخر | النوع | | مبخر أنبوبي ذو غلاف |
| | حجم المياه المبردة عند 7 درجات مئوية | م3 / ساعة | 52.2 | 59 | 79 | 91.2 | 99.4 | 124.8 | 151.6 | 162 | 169 | 231.4 | 254 | 271.4 | 306 |
| | فرق ضغط الماء | كيلو باسكال | 42 | 42 | 46 | 43 | 45 | 45 | 43 | 48 | 44 | 45 | 42 | 45 | 46 |
| | وصلة الأنبوب | إنش | 4 | 4 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 |
| المكثف | النوع | | مكثف أنبوبي ذو غلاف |
| | حجم مياه التبريد | م3 / ساعة | 64.6 | 73.2 | 98.4 | 112 | 123.4 | 154 | 191 | 202 | 248 | 290 | 318 | 340 | 382 |
| | فرق ضغط الماء | كيلو باسكال | 41 | 42 | 42 | 45 | 48 | 46 | 48 | 48 | 46 | 42 | 48 | 48 | 48 |
| | توصيلة الأنبوب | إنش | 3×2 | 3×2 | 3×2 | 3×2 | 4×2 | 4×2 | 4×2 | 5×2 | 5×2 | 5×2 | 6×2 | 6×2 | 6×2 |
| أنظمة الحماية | |
- الحماية الداخلية للضاغط
- حماية من زيادة التيار الكهربائي
- حماية الضغط العالي/الضغط المنخفض
- حماية من ارتفاع درجة الحرارة
- حماية معدل التدفق
- حماية ترتيب الأطوار / فقدان طور
- حماية عند مستوى سائل التبريد المنخفض
- الحماية من التجمد
- حماية من ارتفاع حرارة العادم
|
| الأبعاد | الطول | مم | 2800 | 2950 | 3150 | 3480 | 3480 | 3650 | 3650 | 3750 | 4230 | 4230 | 4350 | 4350 | 4420 |
| | العرض | مم | 780 | 810 | 850 | 875 | 895 | 1120 | 1220 | 1300 | 1380 | 1480 | 1450 | 1560 | 1650 |
| | الارتفاع | مم | 1650 | 1650 | 1750 | 1850 | 1850 | 1950 | 1950 | 2100 | 2150 | 2250 | 2250 | 2300 | 2450 |
| الوزن الصافي | كجم | 1850 | 2200 | 2650 | 2800 | 3450 | 3950 | 4100 | 4450 | 5000 | 5250 | 5500 | 5750 | 6000 |
| الوزن عند التشغيل | كجم | 2150 | 2500 | 2970 | 3400 | 4160 | 4350 | 4700 | 5050 | 5700 | 5950 | 6100 | 6350 | 6600 |
البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:
- درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
- درجة حرارة دخول/خروج الماء المبرد: 35 درجة مئوية / 35 درجة مئوية
ملاحظة: بالنسبة للوحدات التي تستخدم غاز التبريد R407C، فإن قدرة التبريد تكون أقل بحوالي 5 بالمائة مقارنة بالنماذج التي تعمل بغاز R22.
نحتفظ بالحق في تعديل المواصفات الفنية دون إشعار مسبق، بما يضمن مواكبة أحدث المعايير والجودة العالية لمنتجاتنا.
مبرد سكرو شيلر للتبريد بالماء (مع 4 ضواغط)
| الطراز (HTS-***) | 320WF | 360WF | 440WF | 540WF | 680WF | 760WF | 960WF | 1040WF | 1120WF | 1200WF |
| القدرة التبريدية المصممة | 7℃ | كيلوكالوري في الساعة | 775376 | 913664 | 1074656 | 1258696 | 1597536 | 1913328 | 2313744 | 2490560 | 2710720 | 3058160 |
| | | كيلو وات | 901.6 | 1062.4 | 1249.6 | 1463.6 | 1857.6 | 2224.8 | 2690.4 | 2896 | 3152 | 3556 |
| | 12℃ | كيلوكالوري في الساعة | 927768 | 1093232 | 1286216 | 1506376 | 1911952 | 2289664 | 2769544 | 2980760 | 3244264 | 3660504 |
| | | كيلو وات | 1078.8 | 1271.2 | 1495.6 | 1751.6 | 2223.2 | 2662.4 | 3220.4 | 3466 | 3772.4 | 4256.4 |
| القدرة الكهربائية الداخلة | كيلو وات | 219.2 | 248.4 | 288.4 | 344.8 | 422.4 | 508.4 | 606.4 | 654 | 714.4 | 807.2 |
| مصدر الطاقة | | 380V-415V 50Hz/60Hz (3 فاز) |
| المبرد | النوع | | R22 / R407C |
| | كمية مادة التبريد (الفريون) | كجم | 42×4 | 48×4 | 55×4 | 68×4 | 88×4 | 108×4 | 121×4 | 132×4 | 143×4 | 165×4 |
| | التحكم | | صمام التمدد الحراري |
| الضاغط | النوع | | ضاغط حلزوني شبه مغلق |
| | القدرة | كيلو وات | 54.8×4 | 62.1×4 | 72.1×4 | 86.2×4 | 105.6×4 | 127.1×4 | 151.6×4 | 163.5×4 | 178.6×4 | 201.8×4 |
| | طريقة بدء التشغيل | | Y-△ |
| | التحكم في القدرة التبريدية | % | 0-25-50-75-100 |
| المبخر | النوع | | مبخر أنبوبي ذو غلاف |
| | حجم المياه المبردة عند 7 درجات مئوية | م3 / ساعة | 158 | 182.4 | 198.8 | 249.6 | 324 | 382.8 | 462.8 | 508 | 542.8 | 612 |
| | فرق ضغط الماء | كيلو باسكال | 46 | 43 | 45 | 45 | 48 | 43 | 45 | 42 | 45 | 46 |
| | وصلة الأنبوب | إنش | 8×2 | 8×2 | 10×2 | 10×2 | 10×2 | 10×2 | 12×2 | 12×2 | 8×4 | 8×4 |
| المكثف | النوع | | مكثف أنبوبي ذو غلاف |
| | حجم مياه التبريد | م3 / ساعة | 196.8 | 224 | 246 8 | 308 | 404 | 476 | 580 | 636 | 680 | 764 |
| | فرق ضغط الماء | كيلو باسكال | 42 | 45 | 48 | 46 | 48 | 45 | 42 | 48 | 48 | 48 |
| | توصيلة الأنبوب | إنش | 5×2 | 5×2 | 6×2 | 6×2 | 8×2 | 4×4 | 4×4 | 6×4 | 6×4 | 6×4 |
| أنظمة الحماية | |
- الحماية الداخلية للضاغط
- حماية من زيادة التيار الكهربائي
- حماية الضغط العالي/الضغط المنخفض
- حماية من ارتفاع درجة الحرارة
- حماية معدل التدفق
- حماية ترتيب الأطوار / فقدان طور
- حماية عند مستوى سائل التبريد المنخفض
- الحماية من التجمد
- حماية من ارتفاع حرارة العادم
|
| الأبعاد | الطول | مم | 3150 | 3480 | 3480 | 3650 | 3750 | 3750 | 4230 | 4350 | 4350 | 4420 |
| | العرض | مم | 1700 | 1750 | 1790 | 2240 | 2600 | 2900 | 2960 | 2900 | 3300 | 3300 |
| | الارتفاع | مم | 1750 | 1850 | 1850 | 1950 | 2100 | 2150 | 2250 | 2250 | 2300 | 2450 |
| الوزن الصافي | كجم | 2650 | 2800 | 3450 | 3950 | 4450 | 4700 | 5250 | 5500 | 5750 | 6000 |
| الوزن عند التشغيل | كجم | 3200 | 3380 | 4160 | 4760 | 5270 | 5460 | 6100 | 6400 | 6680 | 6970 |
البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:
- درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
- درجة حرارة دخول/خروج الماء المبرد: 35 درجة مئوية / 35 درجة مئوية
ملاحظة: بالنسبة للوحدات التي تستخدم غاز التبريد R407C، فإن قدرة التبريد تكون أقل بحوالي 5 بالمائة مقارنة بالنماذج التي تعمل بغاز R22.
نحتفظ بالحق في تعديل المواصفات الفنية دون إشعار مسبق، بما يضمن مواكبة أحدث المعايير والجودة العالية لمنتجاتنا.
التطبيقات (الاستخدام)
القطاع الصناعي
- القطاع الكيميائي والصيدلاني: مثالي للتحكم في درجات الحرارة في المفاعلات، والحفاظ على استقرار عمليات التبلور، وضمان ظروف دقيقة أثناء إنتاج الأدوية.
- صناعة البلاستيك: يحافظ على درجات الحرارة المناسبة للقوالب في خطوط الحقن والبثق، مما يسرع الإنتاج ويحسن جودة الأسطح.
- تصنيع الإلكترونيات: يساعد على تبديد الحرارة من آلات القطع بالليزر ومعدات أشباه الموصلات، مما يحمي الأجزاء الحساسة.
- معالجة المعادن: يدعم التبريد في عمليات الطلاء الكهربائي والمعالجة الحرارية، ويقلل الإجهاد الحراري مع إطالة عمر المعدات.
القطاع التجاري
- مناسب لضمان التبريد المستمر على مدار السنة للمساحات الكبيرة مثل المولات التجارية، والمجمعات والمراكز التجارية المركزية (CBD)، والفنادق الفاخرة.
- المبردات المائية اللولبية تحافظ على درجات الحرارة مستقرة في غرف التبريد والخزائن المبردة، للحفاظ على نضارة الأطعمة والأدوية.
التطبيقات الخاصة
- القطاع الطبي والمختبرات: يُستخدم في تبريد أجهزة التصوير بالرنين المغناطيسي (MRI) وفي مختبرات الـPCR للحفاظ على بيئات خاضعة للرقابة، مما يضمن استقرار دقيق في درجات الحرارة وتشغيلاً خالياً من الاهتزازات.
- الطاقة الجديدة وصناعة السيارات: مناسب لتلبية احتياجات التبريد لخطوط إنتاج البطاريات وعمليات الصب في تصنيع المركبات.
مراكز البيانات وقطاع الطاقة
- مراكز الحوسبة الفائقة: يُستخدم لتوفير تبريد مستمر لخزائن الخوادم عالية الكثافة في البيئات ذات البيانات الثقيلة.
- محطات الطاقة: ينظم درجة حرارة زيت تشحيم التوربينات ويوفر التبريد لأنظمة التدفئة والتهوية وتكييف الهواء في غرف التحكم.
