مبرد بالمياه مع ضاغط حلزوني | حلول تبريد عالية الكفاءة

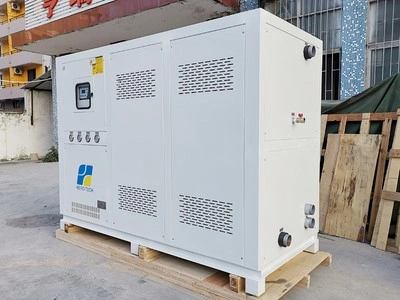

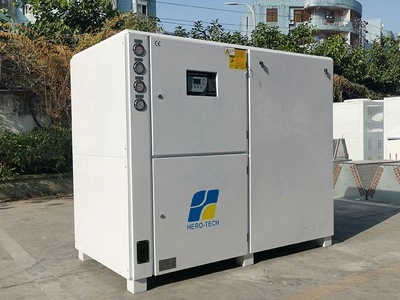

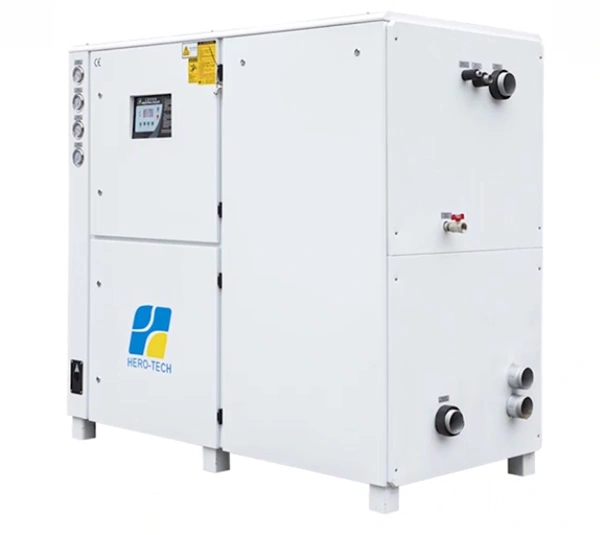

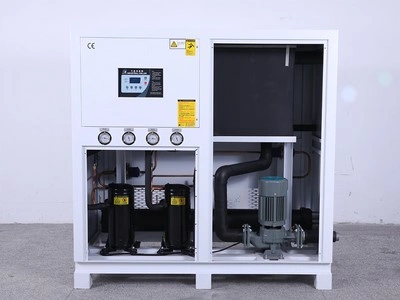

مبرد بالمياه مع ضاغط حلزوني (شيلر سكرول تبريد بالماء، تشيلر سكرول مبرد بالماء)Water-Cooled Scroll Chiller

حل تبريد ذكي يجمع بين القوة والكفاءة — مبرد شيلر مائي مدمج بنظام الضاغط الحلزوني لأداء موثوق وتوفير فعلي في استهلاك الطاقة

قدرة التبريد: من 0.3 طن حتى 120 طن، لتغطية مختلف الاحتياجات التشغيلية
وسيط التبريد: R22 / R407C / R410A (للتطبيقات القياسية)
مصدر الطاقة: 380 فولت – 50 هرتز – ثلاثي الطور (3 فاز)
ماركات الضواغط: باناسونيك (Panasonic)، دانفوس (Danfoss)، بيتزر (Bitzer)، كوبلاند (Copeland)، إنفوتك (Invotech)
نطاق درجة حرارة المياه المبردة: من +5 إلى +35 درجة مئوية (قابلة للضبط حسب الطلب)
دقة التحكم في درجة الحرارة: ±1 إلى 2 درجة مئوية لضمان ثبات الأداء
الحد الأدنى للأبعاد (طول × عرض × ارتفاع): 1190 × 597 × 1240 مم

اطلب عرض سعر

HTI-30WD تشيلر سكرول مبرد بالماء

HTI-8-10-12WD تشيلر سكرول مبرد بالماء

HTI-3-5-6W تشيلر سكرول مبرد بالماء

الميزات

تحكم دقيق وذكي: وحدة التحكم الدقيقة مدمجة مع مكونات كهربائية من علامات تجارية عالمية لضمان تنظيم حرارة دقيق ودعم التشخيص الآلي للأعطال، مما يضمن تشغيلًا مستقرًا وموثوقًا للوحدة.
حماية متعددة: تشمل حماية من الضغط العالي والمنخفض، حماية من زيادة تحميل الضاغط، حماية مضخات مياه التبريد والمياه المبردة، مراقبة ترتيب الأطوار، كشف تدفق أو مستوى المياه، تنبيه عند ارتفاع درجة حرارة المياه، حماية من التجمد، وغيرها، لضمان سلامة الوحدة واستمرارية التشغيل.
تبريد سائل وكفاءة عالية: نظام التبريد بالسائل يحسّن الكفاءة التشغيلية الكلية مع الحفاظ على مستوى ضوضاء أقل من 75 ديسيبل، مما يوفر حل تبريد هادئ وصديق للبيئة.

خيارات إضافية

مضخة مياه عالية الضغط أو مضخة مياه من الفولاذ المقاوم للصدأ لضمان أداء متين وموثوق.
مبردات اختيارية: R134A، R513A أو مبردات أخرى لتلبية متطلباتك التشغيلية المختلفة.
واجهة اتصال RS-485 لتسهيل المراقبة والتحكم عن بُعد.
دائرة مياه مقاومة للتآكل لضمان عمر أطول للوحدة واستقرار الأداء.
وحدة تشيلر مقاومة للانفجار لتلبية متطلبات السلامة في البيئات الصناعية الخاصة.

التطبيقات (الاستخدامات)

في صناعة البلاستيك: تستخدم الشيلرات المبردة بالماء لتبريد القوالب خلال الحقن، البثق، وتشكيل النفخ، مما يقلل التشوهات، يحسن جودة السطح، ويضمن كفاءة إنتاجية عالية.
في الصناعات الكيميائية والصيدلانية: تتحكم الشيلرات ذات الضواغط الحلزونية بدقة في درجات الحرارة داخل أوعية التفاعل، أثناء تصنيع الأدوية، وخزانات التخمير، للحفاظ على ثبات العمليات وجودة المنتجات.
في إنتاج الأغذية: تدير الشيلرات التبريد السريع بعد التعقيم، درجات الحرارة في البسترة ومنتجات الألبان، وتخمير البيرة، والتبريد المسبق في مخازن التبريد.
في الميكانيكا وصناعة المعادن: تخفض الشيلرات حرارة سوائل التقطيع، وحدات اللحام، وأنظمة الهيدروليك للآلات، مما يقلل التشوه الحراري ويطيل عمر الأدوات.
في الإلكترونيات والطلاء الكهربائي: توفر تبريداً مستقراً لمعدات تصنيع أشباه الموصلات وأحواض الطلاء الكهربائي، مما يضمن أداءً ثابتاً للقطع وجودة عالية للطلاء.
في المستشفيات والمختبرات: تساعد الشيلرات على الحفاظ على درجات حرارة غرف العمليات، تبريد أجهزة التصوير الطبي مثل أجهزة الرنين المغناطيسي، وتشغيل الأدوات الدقيقة في المختبرات ضمن ظروف مستقرة.

المواصفات الفنية

الطراز (HTI-***)			3W	5W	6W	8WD	10WD	12WD	15WD	20WD	25WD	30WD	40WF	50WF	60WF
القدرة التبريدية المصممة	7℃	كيلوكالوري في الساعة	7834	11704	14783	20106	23684	29566	35991	51170	59512	75164	102340	119110	144514
		كيلو وات	9.11	13.61	17.19	23.38	27.54	34.38	41.85	59.5	69.2	87.4	119	138.5	168.04
	12℃	كيلوكالوري في الساعة	9468	14095	18206	23753	28190	36412	43163	60716	70864	86172	121260	141900	172447
		كيلو وات	11.01	16.39	21,17	27.62	32.78	42.34	50.19	70.6	82.4	100.2	141	165	200.52
القدرة الكهربائية الداخلة		كيلو وات	2.61	3.82	4.38	5.85	7.54	8.66	10.02	14.75	16.78	23.26	29.3	33.36	44.52
مصدر الطاقة			380V~415V 50Hz/60Hz (3 فاز)
المبرد	النوع		R22 / R407C/R410A
	التحكم		الأنبوب الشعري					صمام التمدد الحراري
الضاغط	النوع		ضاغط حلزوني مغلق (هيرمتك)
	القدرة	كيلو وات	2.24	3.27	3.83	2.65×2	3.27×2	3.83×2	4.36×2	6.57×2	7.59×2	9.84×2	6.57×4	7,59×4	9.84×4
المكثف	النوع		المكثف الأنبوبي ذو الغلاف
	حجم مياه التبريد	م3 / ساعة	1.67	2.93	3.16	4.98	5.85	7.24	9.37	13.3	15.5	18.58	24.7	30.9	37.14
	توصيل الأنبوب	كيلو وات	1	1	1	1-1/2	2	2	2	2	2	3	3	3	3
المبخر	النوع		خزان من الفولاذ المقاوم للصدأ مع ملف من الفولاذ المقاوم للصدأ / مبخر على شكل غلاف وأنبوب
	حجم المياه المبردة (عند 7°م)	م3 / ساعة	1.55	2.58	3.09	4.13	5.2	6.2	7.74	10.3	12.9	15.8	20.6	25.7	30.9
	حجم الخزان	لتر	60	60	90	150	200	200	330	330	350	450	580	620	620
	وصلة الأنبوب	إنش	1	1	1	1-1/2	2	2	2	2	2	3	3	3	3
المضخة	القدرة	كيلو وات	0.37	0.55	0.55	0.55	1.0	1.0	1.3	1.6	1.6	3.0	3.0	3.0	4
	الرأس	م	20	20	20	20	20	20	20	20	20	20	20	20	20
أنظمة الحماية			الحماية الداخلية للضاغط حماية من زيادة التيار الكهربائي حماية الضغط العالي/الضغط المنخفض حماية من ارتفاع درجة الحرارة حماية معدل التدفق حماية ترتيب الأطوار / فقدان طور حماية عند مستوى سائل التبريد المنخفض الحماية من التجمد حماية من ارتفاع حرارة العادم
الأبعاد	الطول	مم	1190	1190	1190	1330	1330	1330	1810	1810	1810	1940	2510	2510	2775
	العرض	مم	597	597	597	770	770	770	990	990	990	950	1190	1190	1220
	الارتفاع	مم	1240	1250	1250	1480	1480	1480	1650	1650	1650	1750	1900	1900	2130
الوزن الصافي		كجم	125	160	180	230	260	330	420	460	680	720	870	980	1120

البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:

درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
درجة حرارة دخول/خروج الماء المبرد: 35 درجة مئوية / 35 درجة مئوية

ملاحظة: بالنسبة للوحدات التي تستخدم غاز التبريد R407C، فإن قدرة التبريد تكون أقل بحوالي 5 بالمائة مقارنة بالنماذج التي تعمل بغاز R22.
المبردات الاختيارية: R407C / R410A / R134A
نحتفظ بالحق في تعديل المواصفات الفنية دون إشعار مسبق، بما يضمن مواكبة أحدث المعايير والجودة العالية لمنتجاتنا.

أخبرنا عن مشروعك

نصمم ونصع ونُصدر وحدات التبريد الصناعية ومعدات تبريد العملياتبشكل مخصص بالكامل لتلائم مواصفاتك واحتياجاتك الفريدة، لنضمن لك أداءً مثالياً وكفاءة لا تُضاهى.

تواصل معنا

تواصل مع خبرائنا

نصمم ونصنع وندعم معدات التبريد الصناعية.شاركنا متطلباتك وسنقدم لك الحل الأمثل بدقة وكفاءة عالية.

ما نوع المبرد الأنسب لمراكز البيانات؟

تتطلب مراكز البيانات معدات تبريد تعمل طوال العام، وتوفر تحكماً دقيقاً في درجات الحرارة مع تحقيق أقصى كفاءة في استهلاك الطاقة. في هذه الحالة، تعد مبردات الطرد المركزي بتردد متغير ومبردات الطرد المركزي ذات المحامل المغناطيسيةالخيار الأمثل، حيث تحافظ على استقرار درجة حرارة الغرف بدقة ±0.5 درجة مئوية وتقدم أداءً فائقاً في توفير الطاقة.

ما نوع المبرد الأفضل للمصانع في المناطق الباردة؟

بالنسبة للمرافق الواقعة في المناطق الباردة والتي تحتاج إلى التبريد طوال العام، تعد المبردات اللولبية ذات التبريد الحر خياراً مثالياً، حيث تستفيد هذه الأنظمة من البرودة الطبيعية المحيطة لتخفيض درجة حرارة المياه المبردة، مما يقلل بشكل كبير من استهلاك الطاقة ويحقق كفاءة تشغيلية عالية.

ما أنظمة التبريد المناسبة للبيئات التي يجب الحفاظ فيها على مستويات ضوضاء منخفضة؟

تُعد مبردات الطرد المركزي ذات المحامل المغناطيسية الخيار الأمثل في البيئات الحساسة للضوضاء. فتصميمها يلغي الاحتكاك الميكانيكي أثناء التشغيل، مما يقلل بشكل كبير من مستويات الضوضاء مع الحفاظ على أداء مستقر وفعال.
